利用分段存储和历史功能快速分析偶发错误

　　查找偶发错误在新产品开发过程中会耗费宝贵的时间。调试协议总线特别困难和耗时，因为各个数据包之间可能出现长时间的通信暂停。例如，传感器每分钟只通过I²C总线发送一次数值。示波器存储深度受限，通常在分析错误信号和历史数据时的记录长度仅可达几毫秒。

　　海洋测试与测量解决方案

　　分段存储与特定触发条件相结合，可采集相关序列而不出现长时间暂停，因此可以解决这个问题。配备 RTB-K15和RTM-K15选件后，RTB2000和RTM3000示波器便具备了分段存储功能。

　　RTA4000系列示波器标配有分段存储。

　　单次采集

　　长数据序列通常以无缝单次采集获得。最大记录长度取决于可用存储深度和所选的采样率。由于最大记录长度只有几毫秒，所以采集通常仅限于一个协议包。

　　仅采集当前信号段

　　在使用分段存储的信号采集过程中，可用内存被分成多个内存段，每个内存段都由一定数量的样点组成。用户根据信号中的最大数据包大小定义内存段的记录长度。在触发点处，信号段与触发时间戳一起被存储在存储器中。不采集无用时间段。

　　如果需要最小的盲区时间，则可以启用快速分段模式。激活此模式后，信号的即时后处理和显示被抑制，从而将两次采集之间的盲区时间降至最短。稍后再分析所采集的数据。

　　历史和分段存储

　　配备RTB-K15和RTM-K15选件，RTB2000系列和 RTM3000系列每通道存储可达160/400Msample 并具备历史回放功能。RTA4000系列示波器标配提供每通道分段存储深度为1000Msample。这在同类示波器中处于领先地位，并且同时支持模拟和数字通道。存储可以分为几个步骤（见表）。激活快速分段模式时，盲区时间减少到5μs。

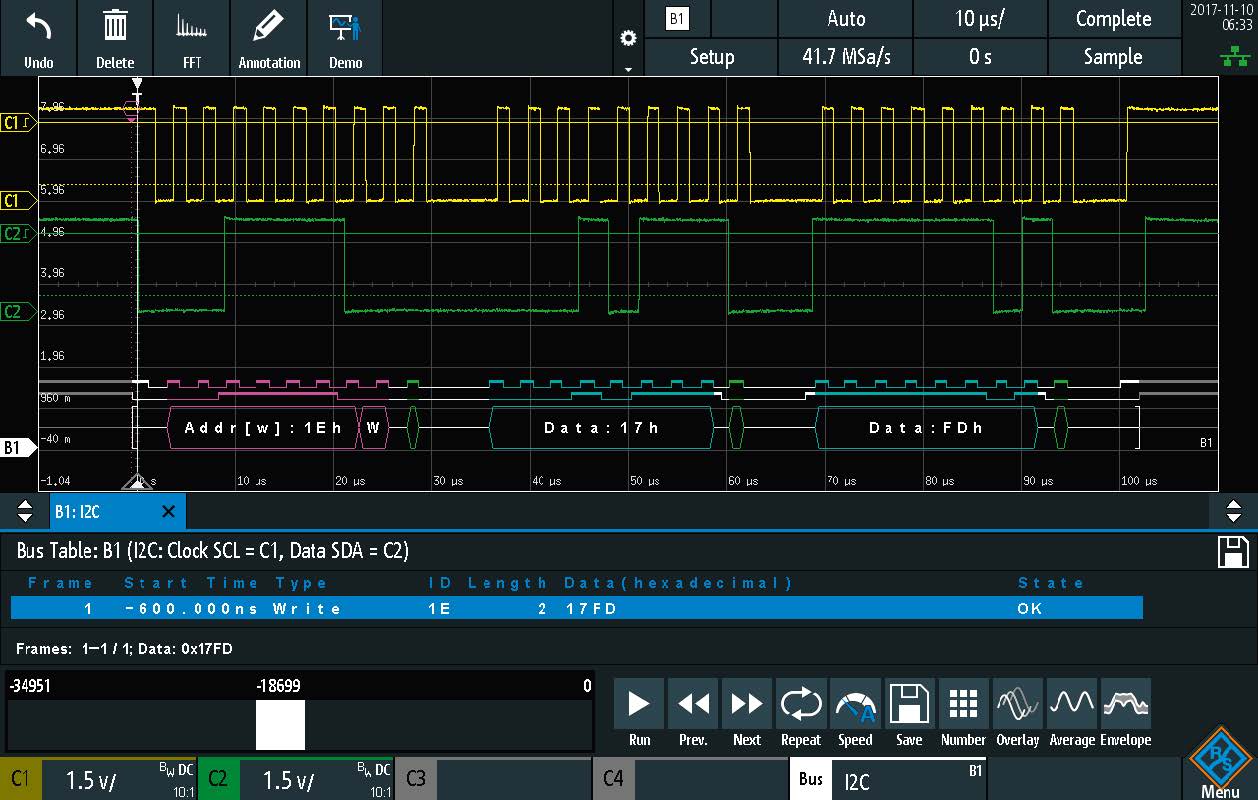

　　在历史模式下，所有的采集都可进行后续分析。高精度的时间戳确保精确的信号事件时间相关性。可以在采集表中选择单独标记的采集分段进行显示。或者使用历史功能自动播放所有采集分段。所有测量工具（包括QuickMeas功能、模板测试和协议解码）均可针对故障分段进行分析。

更多资料请下载：分段和历史存储功能.pdf
