使用RTM3000和RTA4000示波器进行电源完整性测量

您的任务

　　测量电压较小且容差要求日益苛刻的电源路径上的电源噪声和纹波，这对于示波器而言是一个挑战。使用衰减比为10:1的标准500MHz无源探头会产生额外的测量噪声，导致过高的峰值电压测量并掩盖信号细节，具体如下所示。

　　衰减比为1:1的无源探头噪声更低，但带宽限制约35MHz。该探头会错失电源路径上可能存在的较高频率信号，并可能导致过低的峰值电压测量。

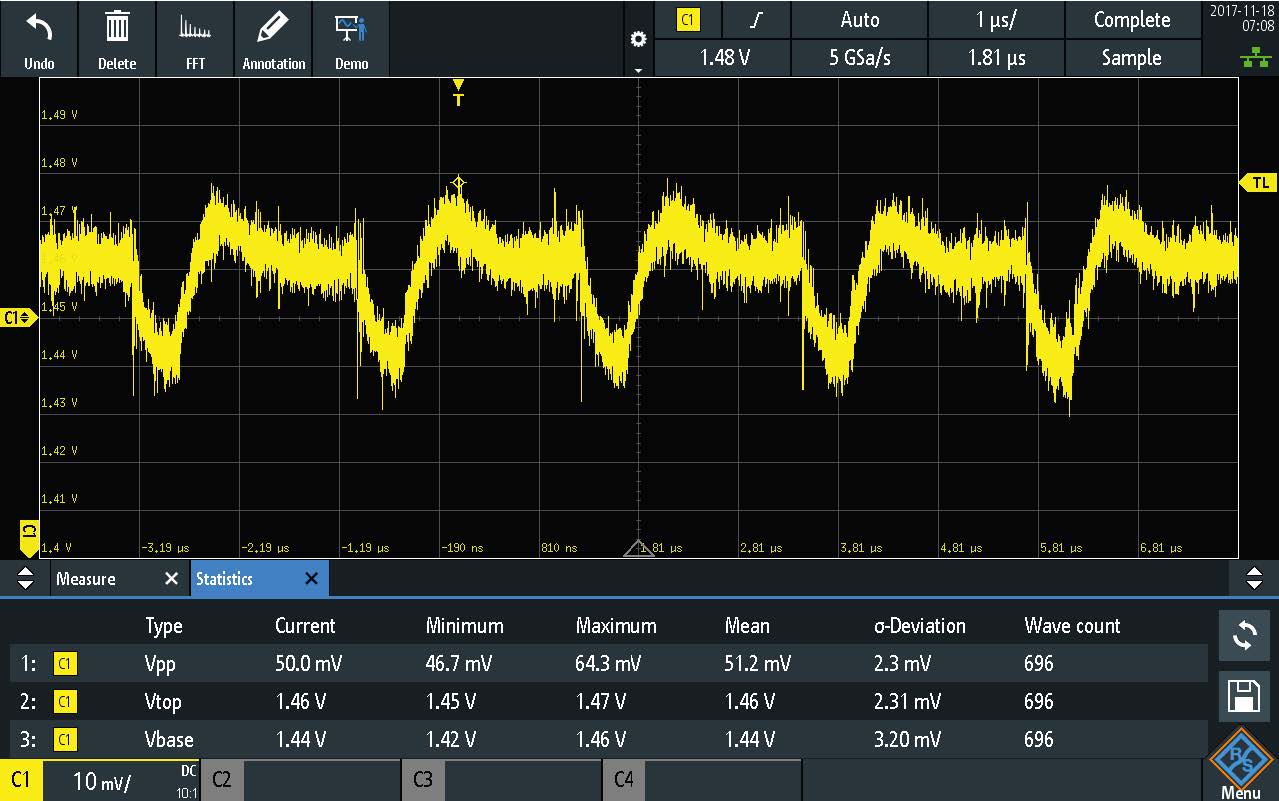

使用RT-ZP1010:1、500MHz无源探头测量1.5V电源信号（50mV(Vpp)，噪声会掩盖信号细节）。

使用RT-ZP1010:1、500MHz无源探头测量1.5V电源信号（50mV(Vpp)，噪声会掩盖信号细节）。

海洋仪器的解决方案

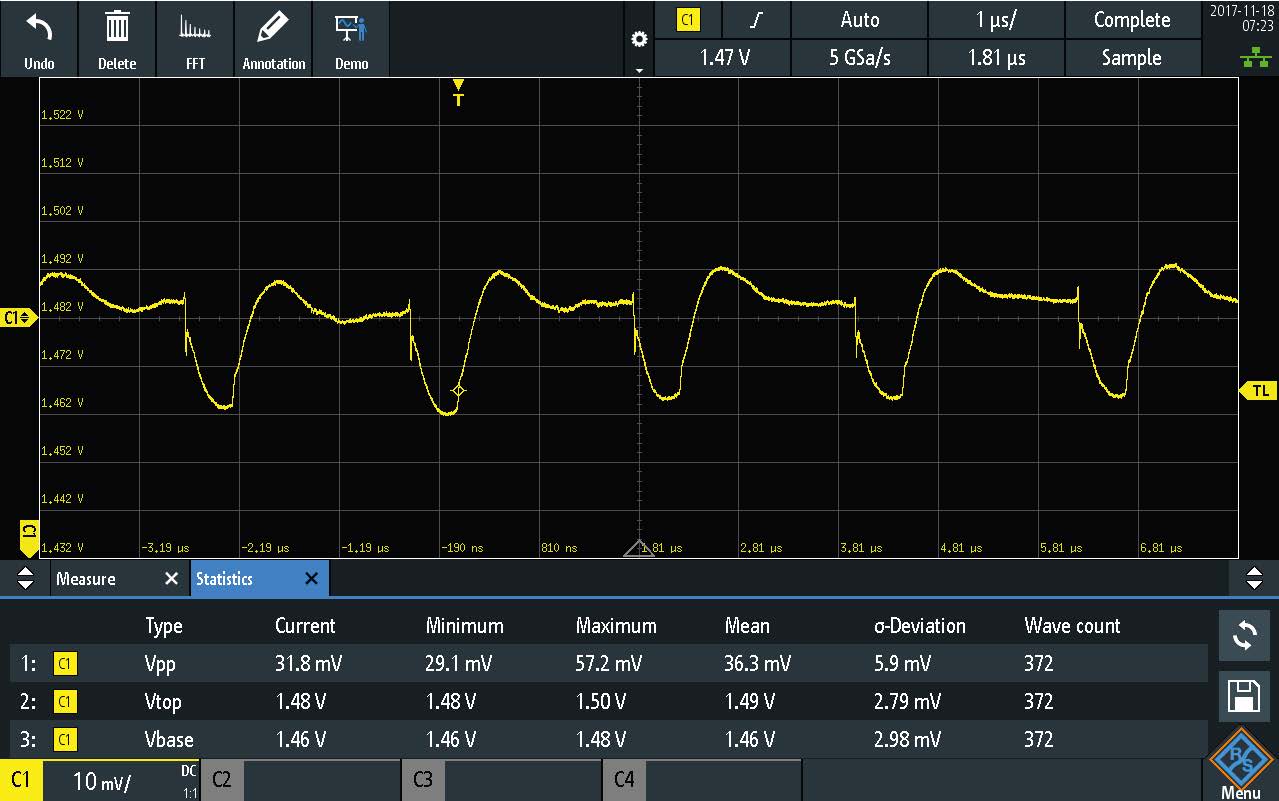

　　将低噪声示波器和专为测量电源而开发的电源完整性探头相结合，提供更加准确的测量解决方案。RT-ZPR20有源探头的衰减比为1:1，并且具备极低噪声和高带宽，不会降低重要的信号幅度。

　　与RTA4000或RTM3000示波器搭配使用时，RT-ZPR20电源完整性探头具备以下优点：

　　. 探头的衰减比为1:1，系统噪声最低可小于500μV（1GHz带宽和10mV/div条件下）

　　. 探头的内置偏置范围为±60V，用户可以居中并放大各种直流电源电压信号，无需担心示波器的内置偏置受限。偏置范围可确保无需使用交流耦合或隔直器，不会阻碍查看直流电压值和低频偏移

　　. 高频瞬态和耦合信号相互隔离。探头的额定带宽为2GHz。与RTA4000或RTM3000搭配使用时，整体带宽由示波器带宽决定

　　. 50kΩ直流输入阻抗可最大程度地降低载荷，确保直流电压值准确

　　. 集成式16位探头电压计可同时读取每个电源信号的五位数直流电压值
