PicoScope6软件新增曼彻斯特解码器

  Pico Technology 已将通用曼彻斯特协议解码添加到 PicoScope 6软件中。


  曼彻斯特编码信号广泛用于各大网络通信标准,如 MIL-STD-1553、10BaseT 以太网以及 RFID 和消费类 IR 设备。大量嵌入式系统应用程序都会使用定制版本。

  曼彻斯特波形“自动计时”;时钟信号使用异或布尔函数嵌入传输的数据中。嵌入时钟意味着只需要一条信号线,而不是 I2C 和 SPI 等标准所需的两条或三条信号线。

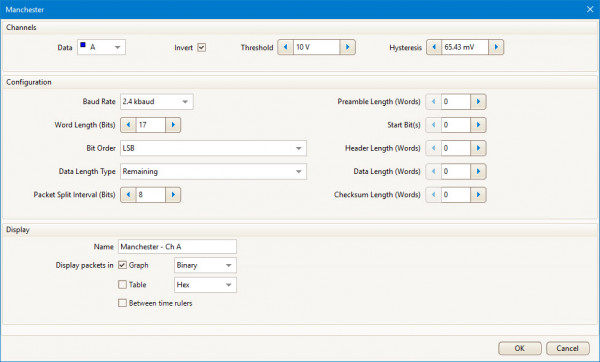

  数据通常以帧的形式发送,这些帧以字段形式排列,构成特定应用程序的完整协议。字段定义包括起始位的#、字长、位顺序(LSB或MSB)、前导码、标题、数据与校验。借助 PicoScope 的通用曼彻斯特解码器设置面板,可以让每个字段与给定实现的定义进行匹配。

www.hyxyyq.com.jpg2

  Pico Technology Ltd. 的业务开发经理 Trevor Smith 表示:“串行通信是现代电子系统设计的动脉,但通常会导致需在设计投产和部署前识别和解决的信号完整性问题。”

  “基于曼彻斯特的设计很受欢迎,因为它们可简化 PCB 布局,并提供满足各种需求的多种数据结构。PicoScope 曼彻斯特解码器可以通过配置匹配几乎所有帧结构,让工程师清楚地了解他们的数据和相应的信号波形,进而找到设计错误的根本原因。”

  曼彻斯特解码器是所有当前 PicoScope 硬件的标准配置,从入门级 2000 系列到具有 500 MHz 带宽、5 GS/s 采样和高达 2GS 捕获存储器的高端 6000 系列。PicoScope 用户可通过https://www.picotech.com/downloads免费下载最新 6.14 版本。
