RTH手持式示波器自动化测量脚本，简化铁路现场维护
示波器是工程师和电工每日使用的基础仪器。然而，有时候维护工作所要求的特殊测量并非示波器的标配功能，或者难以进行手动设置。现在，工程师可以使用RTH-K38自定义脚本选件设计自己需要的测量功能和简单的用户界面。本文介绍了如何使用这一独特功能开展铁路维护工作。
铁路工程师经常需要验证电信信号的质量，以便确定铁轨上的火车位置等。为此，工程师通常会使用交替频率（一般是95Hz和105Hz）将铁轨分成数段。当火车行驶到特定轨段的时候，车轮会造成信号短路，进而向接收机指示火车位置。如果轨段或其他电气系统（如配电系统）之间未进行充分绝缘，无用噪声信号就会产生干扰，导致无法可靠检测火车的位置。在铁路维修操作中，验证不同频率下的铁轨绝缘度是一项必要的维护工作。

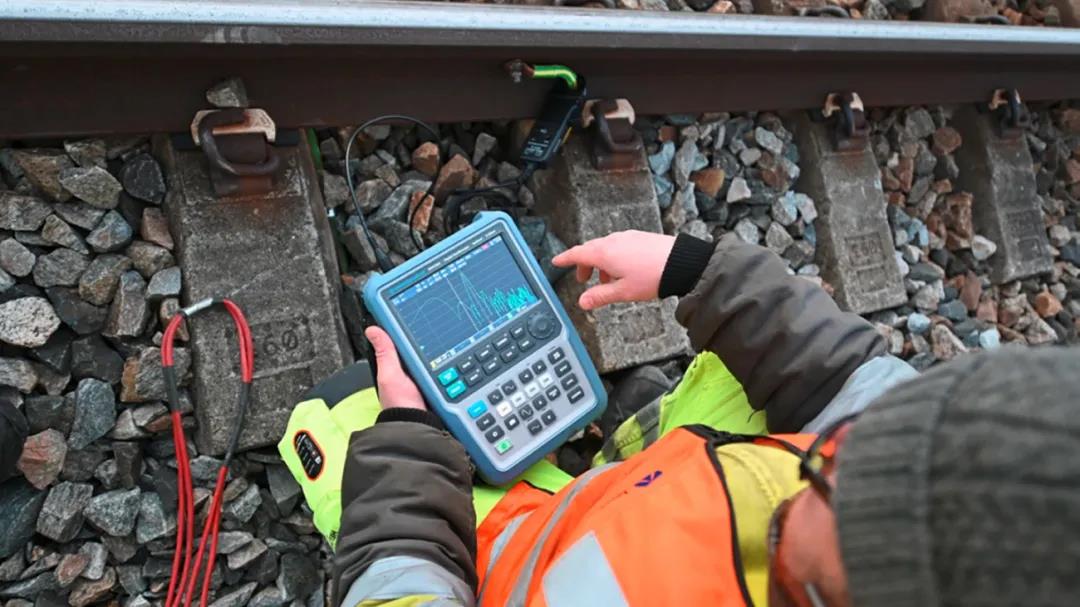

RTH示波器在频谱模式下测量通信信号的频谱分量
罗德与施瓦茨解决方案
RTH手持式示波器既具有实验室级示波器的性能和分析能力，又兼具电池供电手持设备的小巧外形和坚固耐用性。
RTH主要特点：
• 带宽：60MHz至500MHz
• 采样率：最大5Gsample/s
• 存储深度：最大500ksample,50Msample分段存储
• ADC分辨率：10位
• 隔离通道(CATIV 600V(RMS)/CATIII 1000V(RMS))
• 集成式万用表或万用表模式

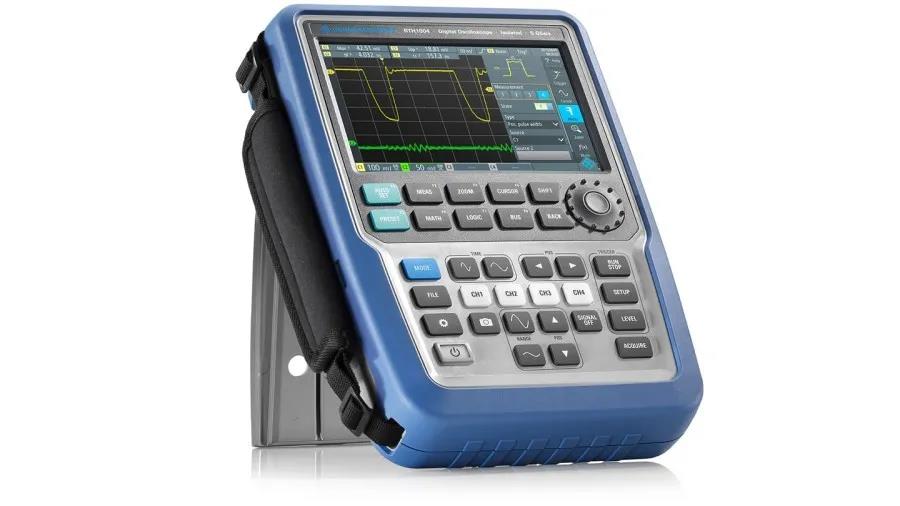

RTH手持式示波器
个性化测量要求
RTH-K18频谱分析选件可以轻松测量频率。借助此选件，工程师可以使用示波器的光标和记录功能测量并记录特定频率下的频谱分量。在本例中，需要在162/3Hz、50Hz、95Hz和105Hz四个不同频率下测量信号电流，并以安培为单位显示信号幅度。显然，任何手持式示波器均未标配此测量功能。此外，还需要在示波器上自动执行设置、显示电流最大值并支持图形显示，以尽量让工程师进行简单操作。
使用用户应用程序进行测量
RTH-K38自定义脚本选件便于工程师直接在示波器上运行自定义JavaScript程序，以执行非标准的个性化测量任务。自定义脚本通过标准SCPI命令控制示波器，并通过基于Web的直观用户界面与操作员进行交互。这样一来，示波器可以自动执行测量，且用户界面远比常用界面更加简单。
自定义脚本结合了HTML和JavaScript，前者用于提供用户界面，后者用于通过SCPI命令控制示波器。
自动化测量脚本
如要测量铁轨绝缘度，首先需要将RT-ZC03电流钳连接到铁轨和RTH的通道1，然后激活RTH-K38自定义脚本选件。这个过程非常简单，只需在示波器启动后完成三个操作：
1.按下“Mode”（模式），进入模式选择菜单
2.选择“User”（用户），列出可用的自定义脚本
3.选择并启用相关自定义脚本

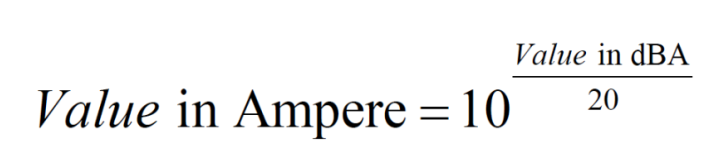

自定义脚本会自动将示波器配置为频谱模式、将光标设为特定频率，并读取各自频率下的频谱幅度。四个特定频率下的电流会从频谱模式下的dBA数值转为安培值，具体如下所示：

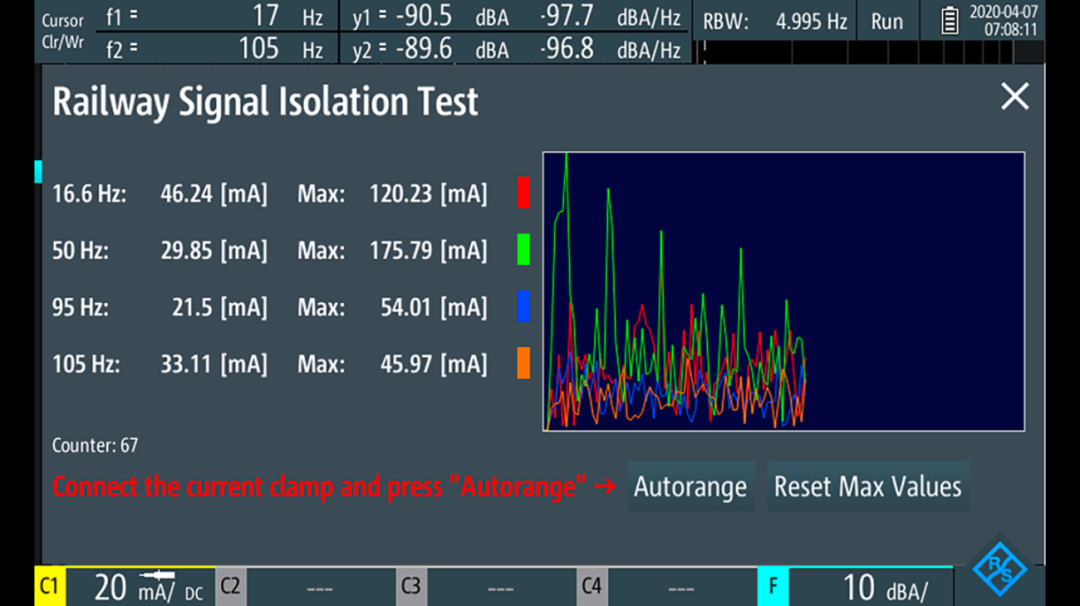

电流值在示波器上的HTML浏览器窗口中显示为安培、毫安或微安值。脚本不仅自动执行完整的测量程序，还可以在两个以上的频率下按序执行光标测量。在JavaScript程序中，四个附加变量用于跟踪并显示每个频率的最大电流。此外，趋势图会显示和记录电流值随时间的变化，并自动调整图表的垂直刻度。为重置最大值和重启测量，示波器相应添加了计数器和“ResetMaxValues”（重置最大值）按钮。自动量程功能会自动设置示波器的垂直刻度以匹配电流值，避免超出额定范围。
HTML用于提供易于使用的图形用户界面,JavaScript用于通过SCPI命令进行简单编程和访问示波器功能

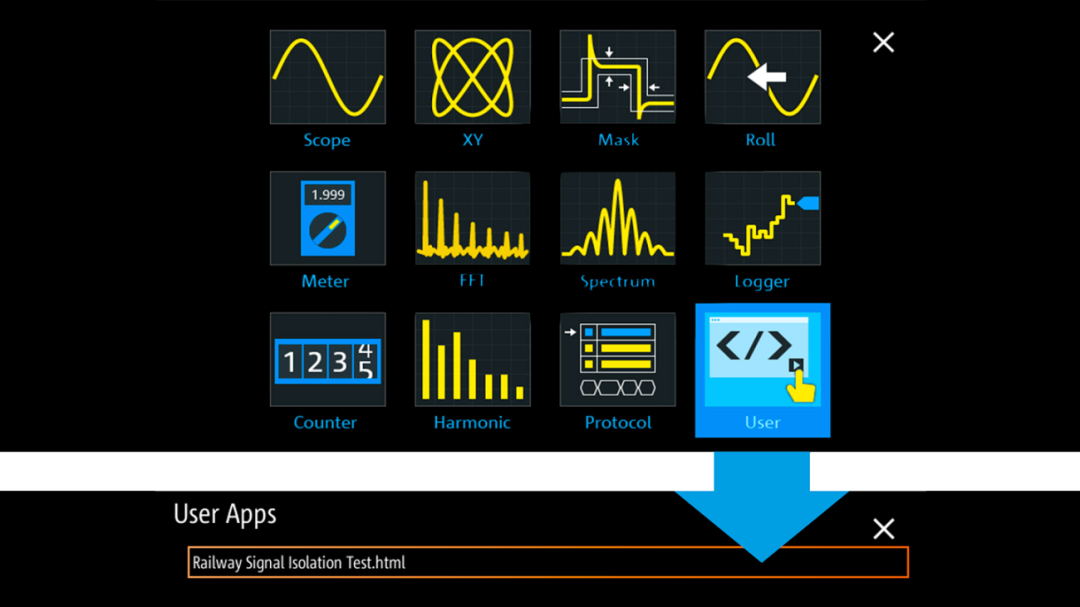

“Mode”（模式）按钮可以直接访问所有RTH分析功能。选择“User”（用户）菜单可以列出所有可用的自定义脚本。
RTH-K38自定义脚本软件选件使RTH手持式示波器功能更加强大，可以在维护和维修应用中自动或根据指导执行非标准测量。借助此选件，工程师可以通过SCPI命令使用示波器的内置Web浏览器、JavaScript和所有仪器功能在示波器上运行个性化测量脚本。选件还提供一个易于编程和使用的HTML用户界面，支持快速执行现场测量。
