海洋仪器新品首供:泰克5系列混合信号示波器

      2017年6月6日,海洋仪器代理的泰克新产品在北京正式发布了,隆重推出基于全新平台推出5系列混合信号示波器(MSO)。5系列MSO是市场上最灵活、功能最强大、最简便易用的中档示波器。创新技术上,还拥有集成协议分析和信号发生器;新型12位信号采集系统等。


  提供更多的模拟与数字通道业界领先的垂直分辨率
  随着系统变得越来越复杂,调试问题变得越来越困难,工程师发现4条模拟通道根本不够用,而这正是当今大多数中档示波器上提供的模拟通道数量。为解决这个问题,工程师有时会同时运行两台示波器,这不仅增加了测试时间和投入成本,还很容易发生混乱。
  为此,今天发布的5系列MSO提供了4、6或8条FlexChannels,这是业内首台可以重新配置输入通道类型的示波器。在默认情况下,输入是TekVPI+连接器,支持所有TekVPI模拟探头,但在连接最新TLP058逻辑探头时,输入模拟通道转换成8条数字通道。用户可以根据需要增加多个逻辑探头,实现8~64条数字通道同时采集。数字信号的采样、触发和存储方式与模拟信号相同,大大简化了精确比较的过程。

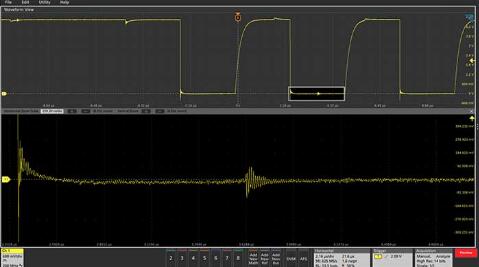

  另外在精度上,5系列MSO采用新一代前端放大器,与上一代示波器相比,噪声降低了大约4.5dB。它还采用12位模数转换器(ADC)和新型高解析度HighRes模式,提供了业界领先的垂直分辨率(高达16位)。低噪声和高分辨率ADC相结合,提供了优异的有效位数(ENOB)性能。


  可选配Windows操作系统用户体验十分便捷
  当今市场上的示波器为专用示波器或以WindowsPC平台为基础的示波器,用户可以在示波器上运行其他程序。这两种方式各有优劣,许多实验室同时拥有这两种示波器,因此当用户需要在不同测试平台中切换时,就会产生问题。
  全新5系列MSO解决了这个问题,它是业内第一台既可以作为专用示波器,又能在开放的Windows配置下运行的示波器。用户只需装上或拆下装有Windows许可/操作系统的固态硬盘,就可以在这两种模式下简便切换。在装上固态硬盘时,仪器会启动Windows。在拆下固态硬盘时,仪器作为专用示波器启动。不管采用哪种配置,示波器的用户界面操作方式完全相同。
  除了便捷的系统切换,在人机交互上,可以说全新5系列MSO完全不像印象中复杂操作的示波器,更像是一款面向普通消费者的大众电子产品。

外观上,5系列MSO提供了业内第一台15.6英寸容性触控高清(1920x1080px)显示器。采用全新色彩,提供了众多实用的快捷功能。该仪器外观紧凑,深不到8英寸,提供了坚固的把手、流线型直观前面板,LED光圈指明选中的波形的触发源,可调节支脚能够实现更多的观察角度,这些都改善了用户体验。


  人机交互更快,更直观,更灵活
  在人机交互上,5系列MSO提供的高级用户界面,用户可以直接通过显示对象直接进入控件,而不必通过一层层菜单进入,因此操作速度更快、更直观,并大大提高了波形及关联信号查看的有效显示。用户还可以使用鼠标和传统前面板控件操作示波器,进一步提高了灵活性。
  此外,在测试需求变化时,所有5系列MSO可以购买或进行现场升级,如任意波形/函数发生器(AFG)、数字探头、高达125M点的扩展记录长度、额外的协议解码支持、高达1GHz的带宽。另外还可以通过泰克服务中心升级到2GHz。
