SXRTO技术：带宽高达5GHz的采样扩展实时示波器!

　　海洋仪器隆重推出的英国PicoScope 9404-05 SXRTO 采样扩展实时示波器(Sampler Extended Real Time Oscilloscope)。9404-05示波器具有5GHz带宽、12-位垂直分辨率、每通道支持高达500MS/s实时采样率和1TS/s(1ps) 等效时间采样率。电压和时间分辨率坐标都具有高性能宽带示波器的特性。

　　9404-05示波器性能超群：高带宽输入；精细的时间和电压分辨率；显示和精确测量转换速度高达70ps；千兆信号的时钟性能和眼图分析；小于2ps的RMS触发抖动和5GHz内部触发器，支持当今高速串行数据系统的边沿分析和特性描述；实时宽带采样可同时显示在放大器、路由器和传输路径上的基带调制、载波包络和包络轨迹控制信号，包括900MHz和2.4GHz等主要无线通信频段。

　　Pico SXRTO仪器结构大大降低了重复信号或时钟相关应用的宽带时域采集器的成本。Pico射频业务开发经理Mark  Ashcroft指出：传统实时示波器（RTO）的主要成本是数据和存储带宽。高速实时采样需要的数据带宽，远远超过了模拟系统带宽，这就提高了这些仪器的成本。测量重复周期信号时，几乎所有实时示波器都使用ETS（随机等效时间采样）来扩展采样强度。Pico SXRTO架构以更具成本效益的500Ms/s较低速率采样，而且开发了ETS技术，用2000的倍数达到等效采样为1Ts/s，进而实现市场领先。而且，许多高带宽信号是重复的，不需要昂贵的高采样率。

　　与"采样示波器"相比，ETS技术支持触发和预触发捕获，以及与实时示波器一样具有熟悉、方便和易操作特性Pico SXRTO技术，以500Ms/s以下的采样率无缝捕获单次事件波形，并捕获存储25万个采样（单通道）；更有价值的是，可捕获较慢的系统信号，例如：调制包络线。

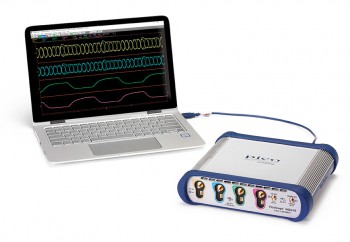

　　该USB控制仪器配有PicoSample4软件。兼容触摸屏的图形用户界面（GUI），以用户首选的尺寸和显示格式，对仪器进行设置，并显示波形、测量值和统计数据；也包括完全支持高分辨率监视器和投影；最多可以使用四个独立的缩放跟踪视图来检查波形细节。

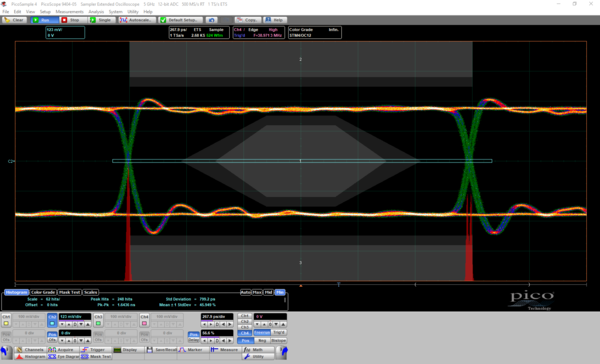

　　各种自动和用户可配置的信号完整性测量、数学、统计视图和极限测试模板，用于对脉冲和定时性能、抖动、RZ和NRZ眼图的验证和分析。工业标准通信模板测试多，如PCIe、GB以太网和串行ATA，也包括其标准。

　　虽然大多数用户在其工作场所会使用PicoSample4软件，但对于OEM和自定义应用程序的用户，PicoScope 9404也可运行ActiveX远程控制。在Visual Basic（VB.NET）、MATLAB和LabVIEW中提供了编程示例，而且在Windows COM接口标准，也支持任何编程语言或标准，包括JavaScript和C语言。

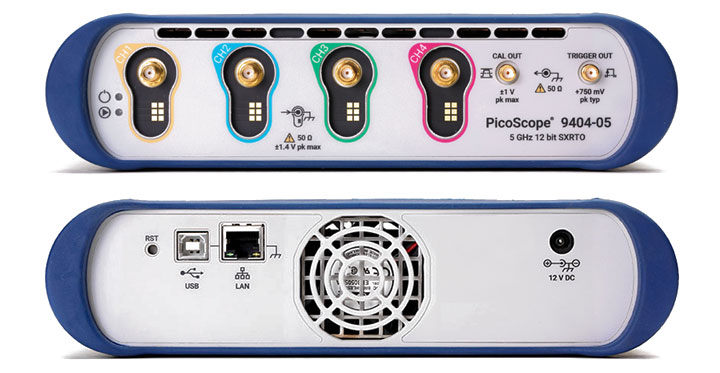

　　建议将PicoConnect 900系列千兆和微波无源探头与9404-05一起使用，它们为各种应用提供一系列带宽、耦合类型和分压比。PicoScope 9404具有有源SMA接头，用于支持对该新产品架构上的未来配置和附件。

关于英国比克（pico）

成立于1991年的英国比克科技是基于电脑的测试设备和数据采集领域的全球领先企业。主要产品为：电脑USB示波器、USB电脑采样示波器、电脑USB脉冲信号发生器、高频微波无源探头、电参量USB电脑数据记录仪、汽车专用示波器测试套装等。
