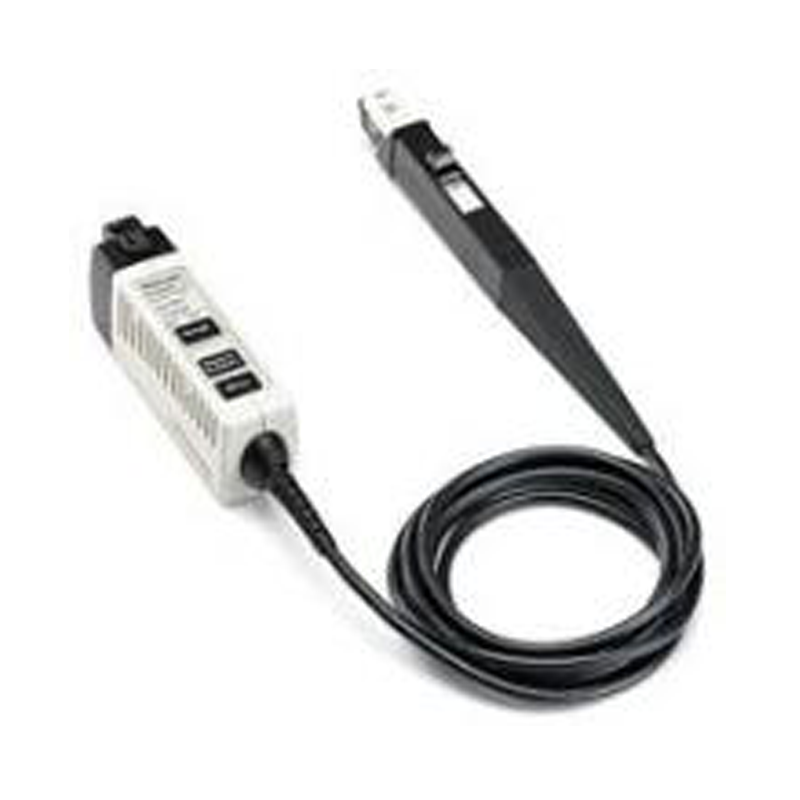

TCP0020、TCP2020和TCP202A是简便易用的高性能AC/DC电流探头家族，设计用于各种示波器。TCP0020设计采用TekVPITM探头接口直接连接示波器，TCP202A设计采用TekProbeTM探头接口直接连接示波器。TCP2020设计用于带有BNC输入及>100kΩ输入端接的任何仪器。
这些AC/DC电流探头提供了足够的性能，可以支持50MHz测量系统带宽。TCP0020和TCP2020提供了最大20ARMS的量程，TCP202A提供了最大15ADC+峰值AC的量程。这些探头还提供了最低10m的完美的电流精度，这对满足当前极具挑战性的电流测量需求至关重要。
主要特点和优点：
•简便易用，准确进行AC/DC电流测量
•DC->50MHz带宽
•钳口直径5mm(0.2英寸)
•准确测量最低每格10m的电流
•精度高，DC增益误差一般小于1%
•分芯结构，简便地连接电路
•低噪声和DC漂移
•TCP0020
—20ARMS最大电流功能
—100A峰值脉冲电流功能
—TekVPI探头接口，直接连接示波器
—在示波器显示屏上自动确定显示单位和读数
—单键消磁和自动清零控制，简便易用
—简便进入示波器显示的探头菜单，提供探头设置控制和工作状态信息
—通过TekVPI示波器实现远程控制功能
•TCP2020
—20ARMS最大电流功能
—100A峰值脉冲电流功能
—10mA/mV灵敏度
—BNC输出连接大多数示波器和其它测量设备(要求>100kΩ端接)
—消磁按钮和拇指轮，调节DC偏置
—通过AC适配器供电
•TCP202A
—15ADC+峰值AC最大电流功能
—50A峰值脉冲电流功能
—TekProbe接口，直接连接示波器
—在示波器显示屏上自动确定显示单位和读数
—消磁按钮和拇指轮，调节DC偏置
•经过安全认证
应用：
•电源
•半导体器件
•逆电器/转换器
•电子镇流装置
•工用/消费电子
•移动通信
•马达驱动器
•交通运输系统
