产品简介：
CT6

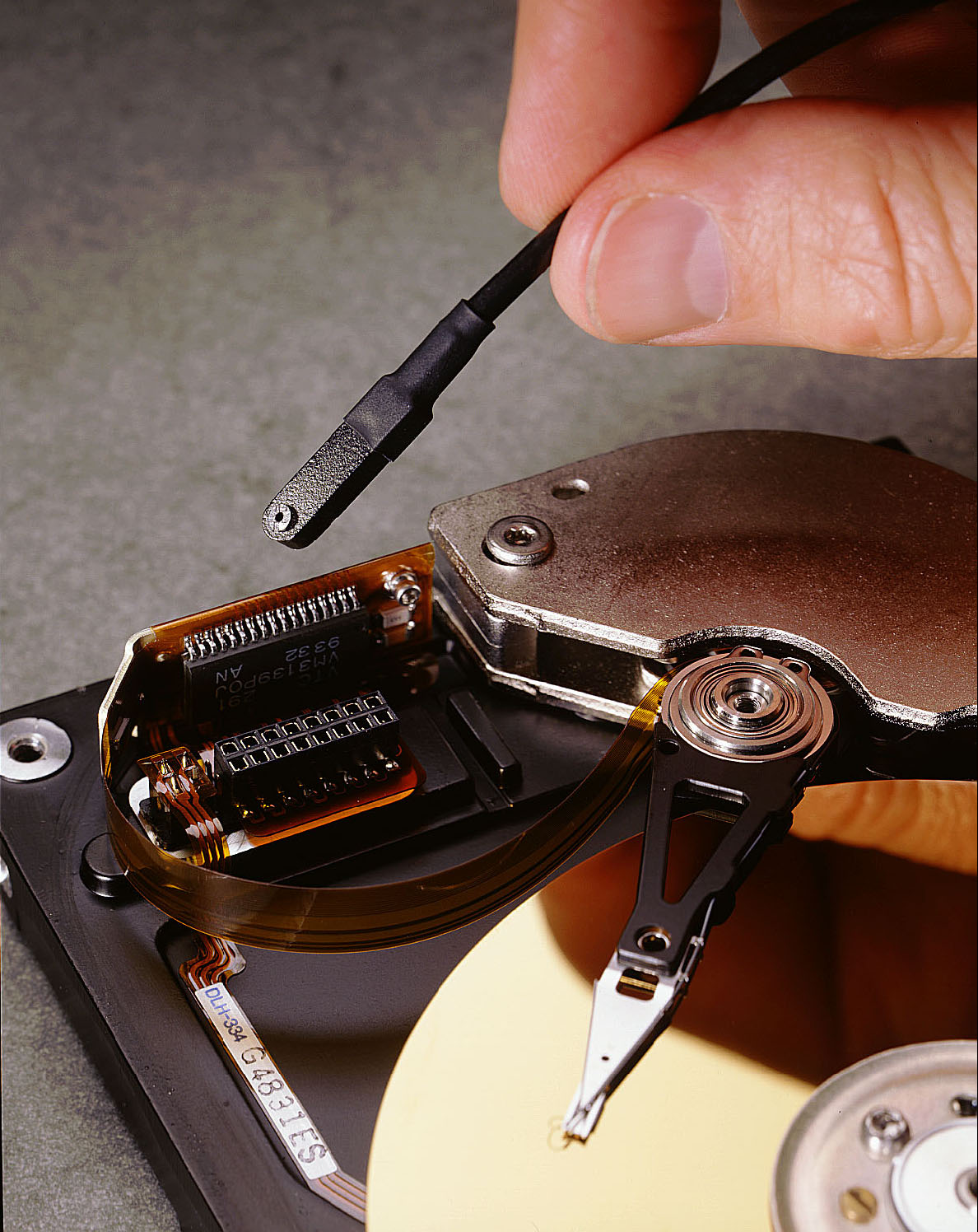

CT6是泰克高频电流探头系列中增加的最新产品。它是为满足高速电路设计及要求超高带宽、低电感和极小波形因数的测试应用而设计的。在与高带宽示波器(如泰克TDS694C，TDS794D和TDS7000示波器)或与其它兼容的50Ω输入测量仪器一起使用时，CT6提供了高达2GHz的带宽。低电感(＜3nH)保证了CT6在测试电路上的负荷影响可以忽略不计，这对当前的低振幅高速电路设计(如磁盘驱动读/写前置放大器)至关重要。探头采用闭路设计，可以接受最高20号的非绝缘导线。由于其30V的电压极限，这种产品被免予CE标志认证。
CT1/CT2
CT1和CT2电流探头是为永久或半永久在线安装而设计的。每个探头由一个电流变换器和一根连接线组成。电流变换器有一个小孔，电流载体通过这个小孔在整个线路中通行。
P6041探头电缆提供了CT1和CT2电流变换器与BNC示波器输入之间的连接。在连接到高阻抗(1MΩ)示波器输入时，要求一个50Ω端子来端接电缆。可以使用一条探头电缆，监视已经连到电路中的电流变换器。
超小型结构
CT1和CT2采用可拆分的电缆设计，可以把一个或多个探头定位在电路板或其它空间有限的区域中。
CT6为测量不断缩小的电路板和元器件提供了最小形状因数。它是为临时安装而设计的，没有象CT1和CT2一样可拆分电缆。
高灵敏度
CT1和CT6在端接50Ω时，为每毫安输入电流提供5mV的输出。CT2在端接50Ω时，对每毫安输入电流提供1mV的输出。
典型系统
CT1、CT2和CT6高频电流变换器是动态(如非直流)电路测量器件。它们特别适合与兼容的高带宽示波器和其它仪器一起使用，观察和/或记录高频电流波形。CT1、CT2和CT6正常操作时可以直接端接到50Ω示波器和其它测量器件的输入上。
CT1或CT2可与1MΩ输入系统一起使用；并使用P6041探头电缆和50Ω馈通端子接输出在任何情况下，CT1、CT2和CT6都必须短接到50Ω中，以实现指定的性能和灵敏度。
产品特点：
•高带宽
•超低电感
•非常小的形状因数
•检定上升时间高达＜200ps的电流波形
•对被测电路的负荷非常低
•适合密集的，紧密间隔的电路设计
