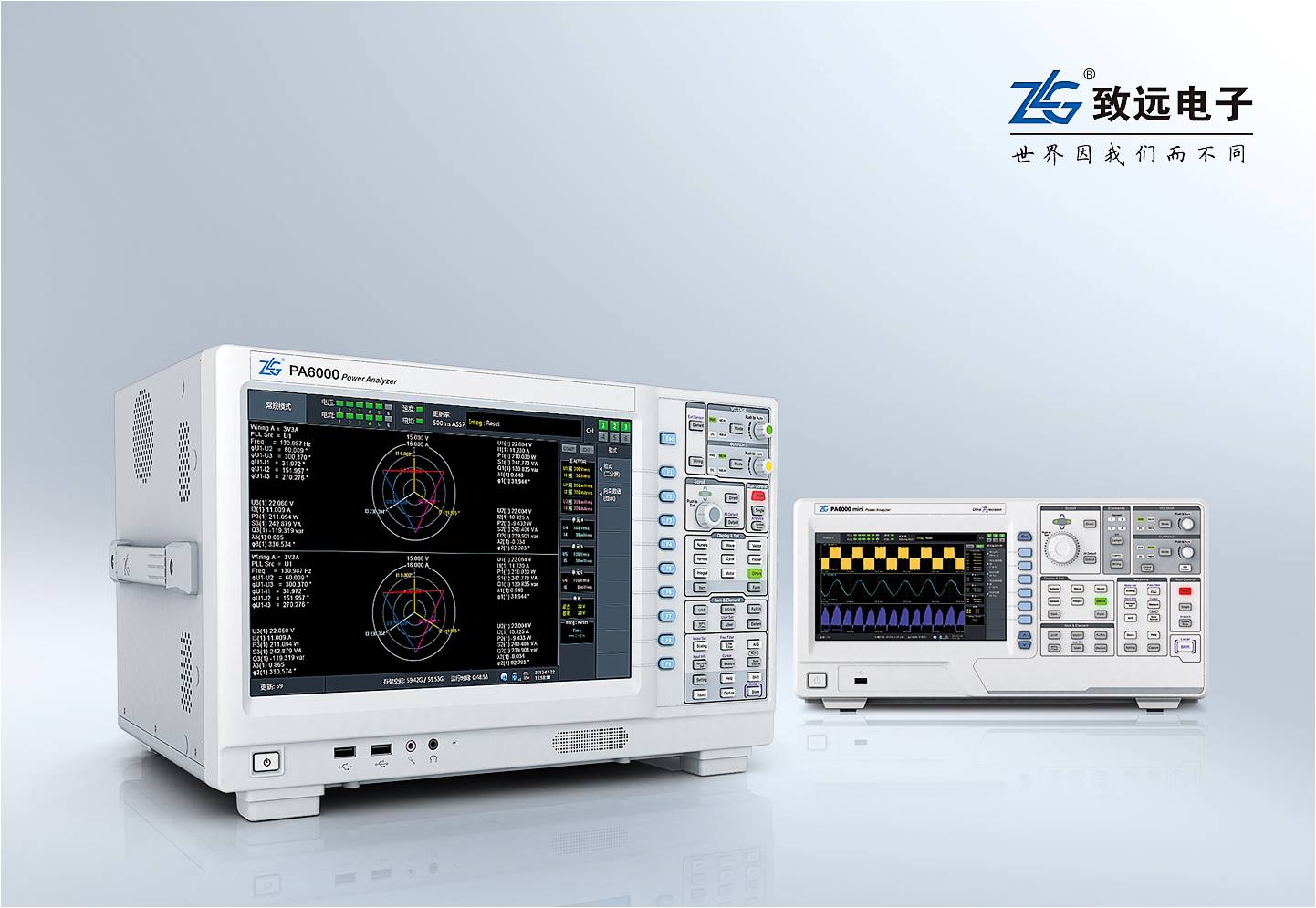

卓越的功率精度与角精度功率分析仪，适用于变压器等对测量精度非常敏感的功率测量。
基本精度：±0.02%。带宽：DC和0.1Hz~1MHz。
采样率：200KS/s。最大连续共模电压：1000Vrms。

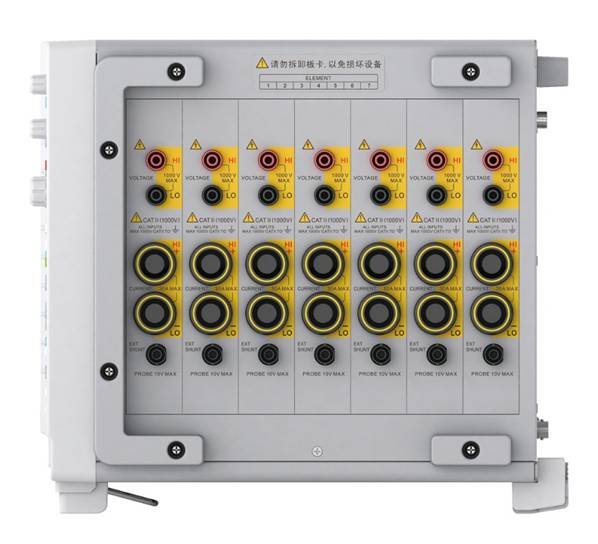

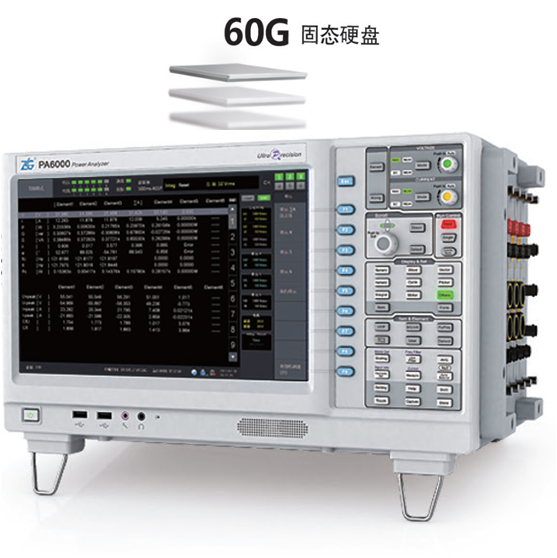

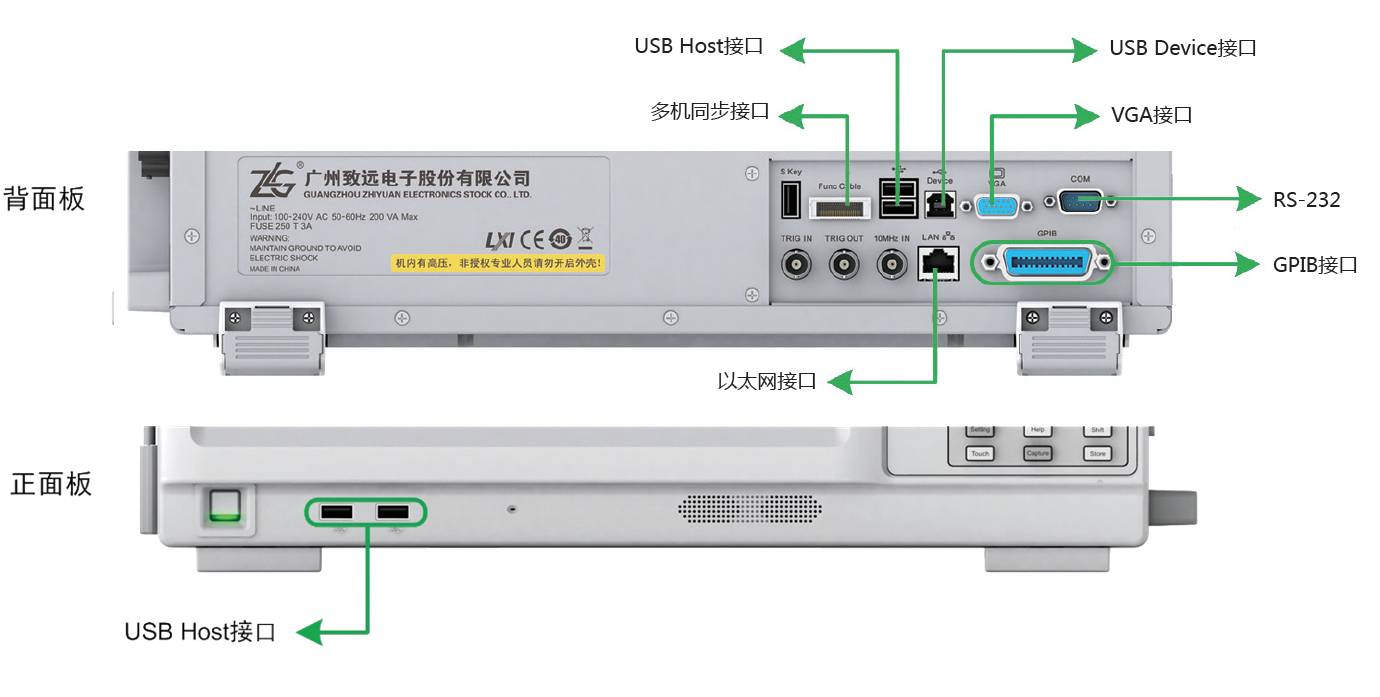

通道数：6通道功率输入单元（2A/5A/30A/50A），可选1通道电机输入单元。 显示屏：12.1英寸触摸显示屏。谐波次数：256次。存储容量：60G。
输入参数
| 输入参数 | 参数描述 | ||
| 测量量程 | 电压 | 1.5V，3V，6V，10V，15V，30V，60V，100V，150V，300V，600V，1000V | |
| 电流(峰值因数为3) | 直接输入 | 5A：10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、5A 50A：1A、2A、5A、10A、20A、50A | |
| 传感器输入 | 50mV、100mV、200mV、500mV、1V、2V、5V、10V | ||
| 连续最大允许输入值 | 电压 | 峰值2100V或RMS值1500V，取两者较小值 | |
| 电流 | 直接输入 | 5A：峰值15A或RMS值6.5A，取两者较小值 50A：峰值90A或RMS值55A，取两者较小值 | |
| 传感器输入 | 峰值不得超过量程的4倍，有效值不得超过量程的2倍 | ||
| 瞬时最大允许输入值（≤1s） | 电压 | 峰值3000V或RMS值1600V，取两者较小值 | |
| 电流 | 直接输入 | 5A：峰值22.5A或RMS值10A，取两者较小 50A：峰值100A或RMS或60A，取两者较小值 | |
| 传感器输入 | 峰值不得超过量程的5倍，有效值不得超过量程的3倍 | ||
测量精度
| 输入信号频率 | 型号：PA5000 | |
| 电压 / 电流 | 功率 | |
| DC | 0.05+0.10 | 0.05+0.10 |
| 0.1Hz~30Hz | 0.10+0.20 | 0.30+020 |
| 30Hz~ 45Hz | 0.10+0.10 | 0.10+0.20 |
| 45Hz~ 66Hz | 0.05+0.05 | 0.05+0.05 |
| 66Hz~ 1kHz | 0.10+0.10 | 0.20+0.10 |
| 1kHz~10kHz | 0.20+0.10 | 0.30+0.20 |
| 10kHz~50kHz | 0.30+0.10 | 0.30+0.20 |
| 50kHz~100kHz | 2.00+0.50 | 2.00+1.00 |
| 100kHz~500kHz | 6.00+1.00 | 6.00+2.00 |
| 500kHz~1MHz | 10.00+1.00 | 10.00+2.00 |
测试项目
| 电压（V） | Urms: 真有效值 Umn: 校准到有效值的整流平均值 Udc: 简单平均值 Urmn: 整流平均值 支持同时测量，峰值因素最大300 | |||
| 电流（A） | Irms: 真有效值 Imn: 校准到有效值的整流平均值 Idc: 简单平均值 Irmn: 整流平均值 支持同时测量，峰值因素最大300 | |||
| 有功功率 (W) | P | |||
| 视在功率 (VA) | S | |||
| 无功功率 (var) | Q | |||
| 功率因数 | λ | |||
| 相位差 (。 ) | φ | |||
| 频率 (Hz) | fU(FreqU): 电压频率、fI(FreqI): 电流频率 | |||
| 电压的最大值和最小值 (V) | U+pk: 电压最大值、U-pk: 电压最小值 | |||
| 电流的最大值和最小值(A) | I+pk: 电流最大值、I-pk: 电流最小值 | |||
| 峰值因数 | CfU 电压峰值因数、CfI 电流峰值因数 | |||
| 修正功率 (W) | Pc( 适用标准IEC76-1(1976)、IEEE C57.12.90-1993、IEC76-1(1993)) | |||
| 效率 | 效率 η测量 | |||
| 积分 | Time：积分时间 WP：正负瓦时之和 WP+ ：正瓦时之和 ( 消耗的功率量 ) WP-：负瓦时之和 ( 返回到电网的功率量 ) q：正负安时之和 q+：正安时之和 ( 电流量 ) q-：负安时之和 ( 电流量 ) WS：视在功率量 WQ：无功功率量 电流量是通过选择Irms、Imn、Idc、Iac和Irmn中的一个进行积分，取决于电流模式的设置 | |||
| 自定义功能 | 用户自定义测量功能：F1~F20 | |||
测试模式
| 常规测量模式 (Normal Mode) | 用于测量电压、电流、功率、波形运算和积分值。可以使用波形显示*8、棒图显示*8和向量显示*2 |
| 谐波测量模式 (HarmonicMode) | 可以对1kHz的基波频率信号进行多达80次的谐波测量。对基波频率高于商用电源频率的信号进行谐波测量时，请使用该功能。谐波显示*3 |
| IEC谐波测量模式 | 此模式可以符合IEC61000-3-2和IEC61000-4-7国际标准执行谐波测量 |
| 电压波动和闪烁测量模式 (FlickerMode) | 此模式可以符合IEC61000-3-3和IEC61000-4-15国际标准执行电压波动和闪烁测量 |
| FFT模式 | 此模式可以通过FFT( 快速傅立叶变换) 显示输入信号的功率谱。请使用该模式检查输入信号的频率分布 |
| 周期模式 | 此模式可以测量交流输入信号各周期的电压、电流、功率及其它参数 |
