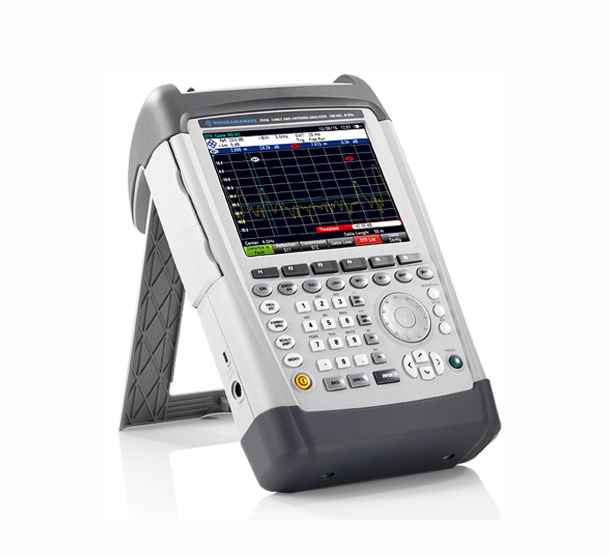

ZVH是推出的新一代天馈线分析仪。ZVH集快速的天馈线分析与高性能的频谱测试于一身，无论您在外场进行发射机的安装、无线干扰查找或者是频谱分析，ZVH都可以轻松胜任。ZVH在业界首创任务管理器工作模式，用户可以预先设置好任务模板，在现场测试时只需连接好，按一下运行键，剩下的工作全部由ZVH自动完成。相比传统的天馈线分析仪，使用ZVH可以将工作效率提高3倍以上。
主要特点：
• 频率范围：100kHz～3.6/8GHz
• 标配天馈线断点分析、反射测量、电缆损耗测量功能
• 功能强大的任务管理器，大大减轻了现场测试工作量
• 支持软件升级频谱分析、全功能矢量网络分析、矢量电压表、频谱瀑布图、功率计等功能
• 传输测量动态范围高达100dB
• 内置直流偏置供电，方便有源器件测试
• 高灵敏度频谱测试（<–141dBm；前置放大器打开时，<–161dBm）
• 较低的测量不确定度（典型值0.5dB）
• 分辨率带宽最低可达1Hz，清晰呈现信号细节

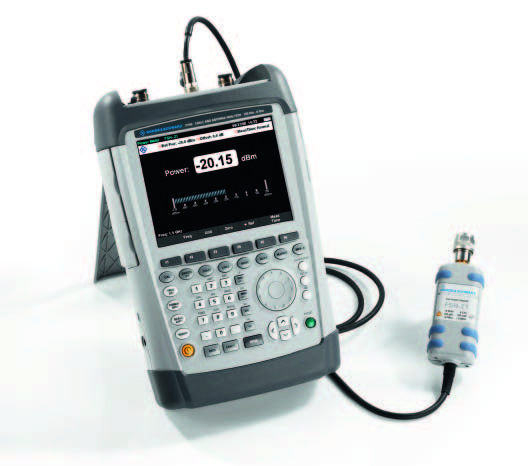

• 支持R&S天线、探头和功率计，拓展测量功能
• 坚固的防水外壳，适合现场的恶劣工作条件
• 重量轻（带电池3kg），易于手持，中文界面、功能键触手可及
• 支持GPS定位功能
• 易于更换的高容量锂离子电池，工作时间可达4.5小时

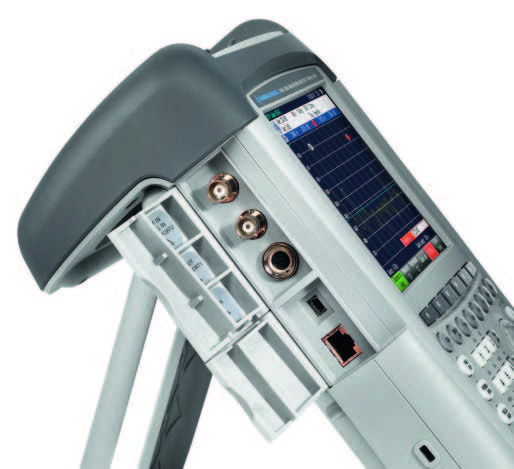

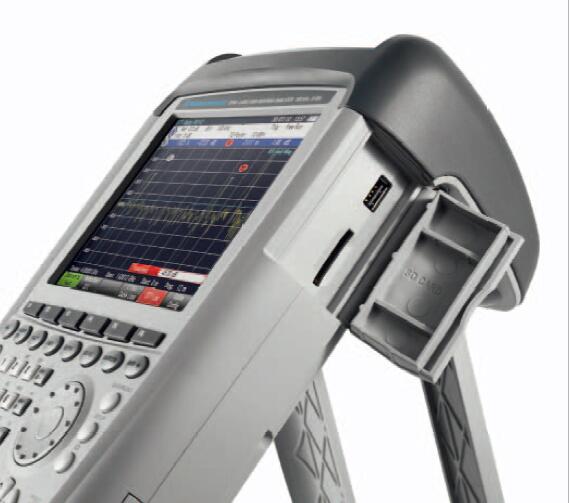

• 用于远程控制和测量数据传送的LAN口和USB接口，测量结果可保存在SD卡中
• Firmware终身免费升级

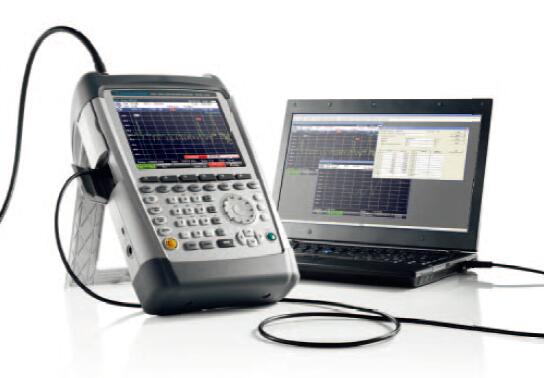

• 随机赠送ZVH View软件，用于编辑任务管理器，设置与测量结果的交换存档和处理（支持XP/Vista/Win7）
应用领域：
• 天线与馈线的外场测试
• 天线隔离度的外场测试
• 无源器件以及塔顶放大器的外场测试
• 场强测量与无线干扰查找
技术指标：
ZVH4 | ZVH8 | ||
| 频率范围 | 100kHz～3.6GHz | 100kHz～8GHz | |
| 标准测量功能 | 反射，DTF,单端口电缆损耗测量 | ||
| 输出功率（port 1,port 2） | 0～－40dBm(标称值)，1dB步进 | ||
| 最大允许的杂散信号电平 | +17dBm(标称值) | ||
| 点数 | 631 | ||
| DTF测量 | |||
| 显示模式 | 回损（dB）,VSWR | ||
| 分辨率（米） | （1.58*速度系数/跨度） | ||
| 水平显示/范围 | 3m到1500m | ||
| 反射测量 | |||
| 定向性 | 100kHz～3GHz | ＞43dB(标称) | ＞43dB(标称) |
3GHz～3.6GHz | ＞37dB(标称) | ＞37dB(标称) | |
| 3.6GHz～6GHz | —— | ＞37dB(标称) | |
| 6GHz～8GHz | —— | ＞31dB(标称) | |
| 显示模式 | 幅度dB表示（损耗，增益） | ||
| DC电压源（DC偏置，port 1和port2） | |||
| 电压范围 | 内部电压源 | 12V～32V, 1V步进 | |
| 最大输出功率 | 4W(电池)，10W（AC） | ||
| 最大电流 | 500mA | ||
| 最大电压 | 外部电压源 | 50V | |
| 最大电流 | 600mA | ||
| 一般数据 | |||
| 显示 | 6.5"彩色LCD,VGA分辨率 | ||
| 电池工作 时间 | HA-Z204,4.5Ah | 3h | |
| HA-Z206,6.75Ah | 4.5h | ||
| 尺寸（W*H*D） | 194mm*300mm*69mm(144mm,有手柄时) | ||
| 重量 | 3kg | ||
