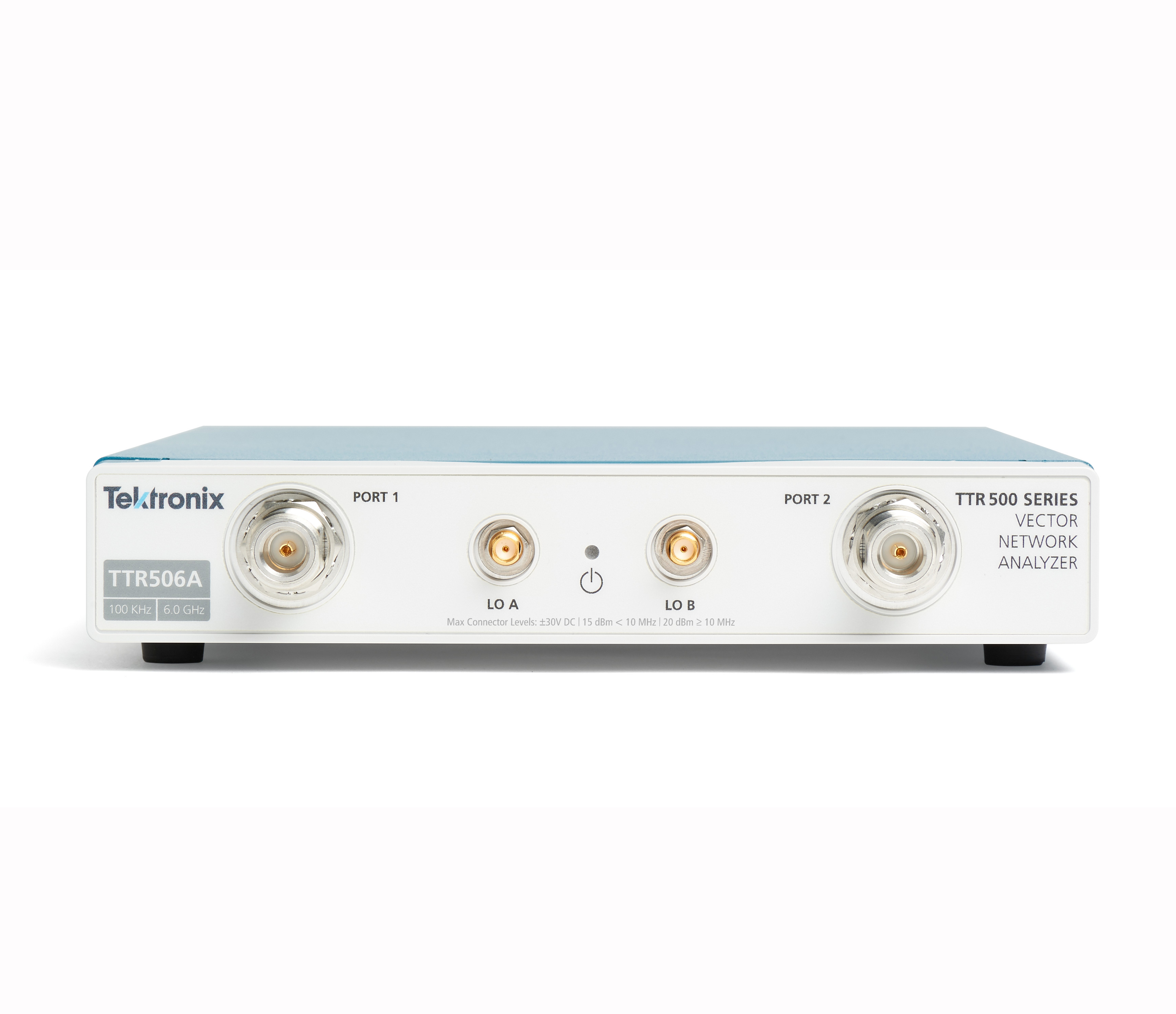

产品简介：

TTR500系列2端口2路矢量网络分析仪提供传统支持和质量保证，确保您轻松使用仪器并降低运营成本。作为我们最新的突破性产品，该型号完美结合了测量性能和方便性，而价格却比主流台式仪器低40%！凭借泰克产品的高精度和强大功能，您将能够轻松进行日常测量，而不用担心超出预算。
产品特点：

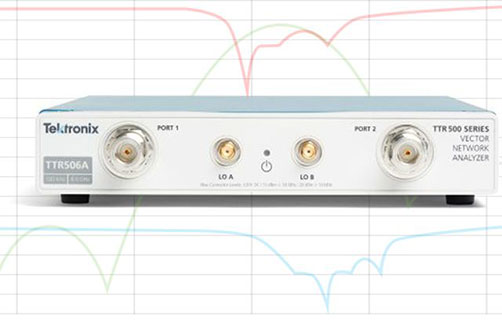

一、以优势价格获得台式仪器的优越性能

TTR500系列的性能可媲美主流的台式仪器产品，但价格却低40%！该系列产品在关键参数（如动态范围）能提供更高的射频性能，并且包含内置的偏置器（您过去可能需要为其支付额外费用）。作为一款经济高效的6GHz两端口矢量网络分析仪，新TTR500系列矢量网络分析仪可满足您的所有功能和性能需求。为什么要降低你的预期？

二、独特创新，降低成本并减小尺寸

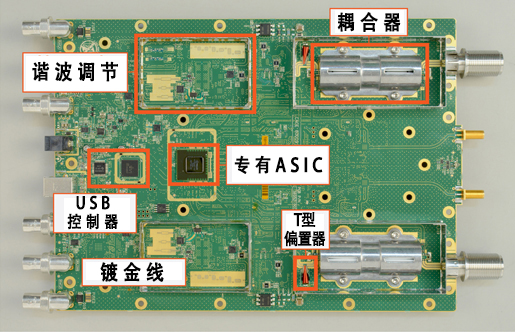

TTR500系列矢量网络分析仪将六个RF接收器和两个射频信号源紧密集成到一个专有ASIC中。凭借创新型架构和专利技术，TTR500系列矢量网络分析仪具有可媲美台式矢量网络分析仪的性能水平，但成本即降低了40%，而且其尺寸和重量仅为同等性能设备的七分之一。

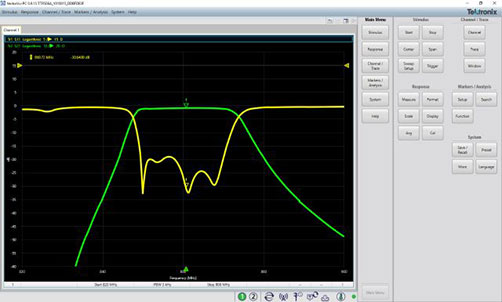

三、担心存在学习曲线？根本不存在这个问题！

该产品的使用非常简单。我们采用行业标准接口，您很快便可上手，进而将更多时间用于测试设计。VectorVu-PC软件采用具有行业惯用的界面，以便您通过任何WindowsPC或笔记本电脑来控制和校准仪器。对于自动化测试系统，我们还为传统矢量网络分析仪提供编程支持，以便集成到现有测试系统中。

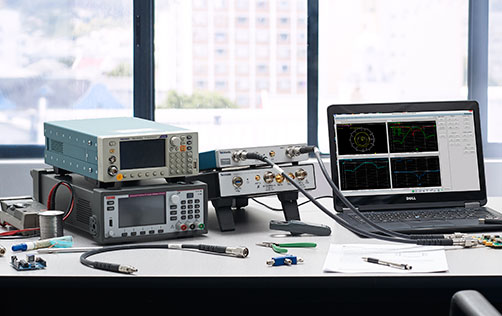

四、拥有专属的矢量网络分析仪

无须再轮流共享使用矢量网络分析仪。TTR500具有小巧的外形和低廉的价格，您的公司能够为每位工程师配备一台该产品，从而提高他们的工作效率。得益于其经济性，矢量网络分析仪在教育行业也大有所为，可让更多学生有更多机会实际操作标准的行业测试仪器。

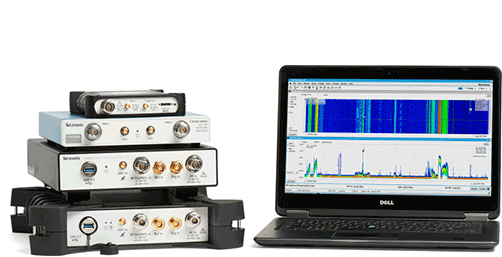

来自专业公司的下一代USB仪器

我们之前曾推出实时USB频谱分析仪并大获成功。在此基础上，我们TTR500系列矢量网络分析仪提供了同样的创新功能和可信赖的要素。USB链路方式将测量采集过程与分析过程分离开，从而提供多种优势。

订货信息：

TTR503A：USB矢量网络分析仪，100K～3G

TTR506A：USB矢量网络分析仪，100K～6G

标准配置：含A10中国制式电源线，驱动程序和应用程序，保修三年。

推荐附件：

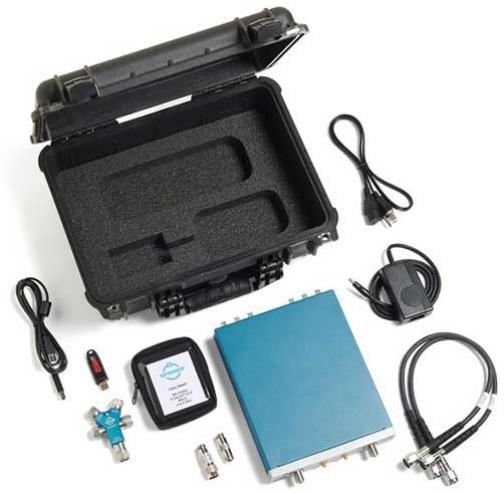

海洋仪器提供许多功能强大的附件，助您轻松打造完整的矢量网络分析仪解决方案。提供的附件包括坚固的携带箱、机架安装套件、耐用的相位稳定电缆、衰减器、适配器和校准套件。 特点如下：     • 多种校准套件  • 尺寸和类型丰富的耐用型稳定相位电缆  • 50 欧姆同轴适配器，并提供丰富的连接器尺寸和类型

1、携带包和机架

TTR500TRANSIT：携带箱

TTR500RACK：安装机架套件

2、校准套件

CALSOLT35F：含直通校准的5头校准件，3.5mmSMA母头，TOSM技术（SOLT），50Ω

CALSOLT35M：含直通校准的5头校准件，3.5mmSMA公头，TOSM技术（SOLT），50Ω

CALSOLT716F：含直通校准的5头校准件，7/16母头，TOSM技术（SOLT），50Ω

CALSOLT716M：含直通校准的5头校准件，7/16公头，TOSM技术（SOLT），50Ω

CALSOLTNF：含直通校准的5头校准件，N型母头，TOSM技术（SOLT），50Ω

CALSOLTNF-75：含直通校准的5头校准件，N型母头，TOSM技术（SOLT），75Ω

CALSOLTNM：含直通校准的5头校准件，N型公头，TOSM技术（SOLT），50Ω

CALSOLTNM-75：含直通校准的5头校准件，N型公头，TOSM技术（SOLT），75Ω

3、坚固稳相同轴射频电缆

1658-T-24，订货号：012-1768-00，N型（公头）—N型（公头）电缆，长60cm

1657-T-24，订货号：012-1765-00，N型（公头）—N型（母头）电缆，长60cm

1658-T-36，订货号：012-1767-00，N型（公头）—N型（公头）电缆，长1m

1657-T-36，订货号：012-1766-00，N型（公头）—N型（母头）电缆，长1m

1658-T-60，订货号：012-1746-00，N型（公头）—N型（公头）电缆，长1.5m

1657-T-60，订货号：012-1745-00，N型（公头）—N型（母头）电缆，长1.5m

6254-T-24，订货号：012-1747-00，N型（公头）—7/16(母头)电缆，长60cm

6255-T-24，订货号：012-1752-00，N型（公头）—7/16(公头)电缆，长60cm

6255-T-36，订货号：012-1750-00，N型（公头）—7/16(公头)电缆，长1m

6254-T-36，订货号：012-1748-00，N型（公头）—7/16(母头)电缆，长1m

6255-T-60，订货号：012-1751-00，N型（公头）—7/16(公头)电缆，长1.5m

6254-T-60，订货号：012-1749-00，N型（公头）—7/16(母头)电缆，长1.5m

6259-T-24，订货号：012-1753-00，N型（公头）—DIN9.5(母头)电缆，长60cm

6260-T-24，订货号：012-1758-00，N型（公头）—DIN9.5(公头)电缆，长60cm

6260-T-36，订货号：012-1756-00，N型（公头）—DIN9.5(公头)电缆，长1m

6259-T-36，订货号：012-1754-00，N型（公头）—DIN9.5(母头)电缆，长1m

6260-T-60，订货号：012-1757-00，N型（公头）—DIN9.5(公头)电缆，长1.5m

6259-T-60，订货号：012-1755-00，N型（公头）—DIN9.5(母头)电缆，长1.5m

72934-24，订货号：012-1762-00，N型（公头）—TNC(公头)电缆，长60cm

72935-24，订货号：012-1761-00，N型（公头）—TNC(母头)电缆，长60cm

72934-36，订货号：012-1763-00，N型（公头）—TNC(公头)电缆，长1m

72935-36，订货号：012-1759-00，N型（公头）—TNC(母头)电缆，长1m

72934-60，订货号：012-1764-00，N型（公头）—TNC(公头)电缆，长1.5m

72935-60，订货号：012-1760-00，N型（公头）—TNC(母头)电缆，长1.5m

5058-X-36，订货号：012-1772-00，N型（公头）—SMA(公头)电缆，长60cm

5059-X-36，订货号：012-1769-00，N型（公头）—SMA(母头)电缆，长60cm

5058-X-48，订货号：012-1773-00，N型（公头）—SMA(公头)电缆，长1m

5059-X-48，订货号：012-1770-00，N型（公头）—SMA(母头)电缆，长1m

5058-X-60，订货号：012-1774-00，N型（公头）—SMA(公头)电缆，长1.5m

5059-X-60，订货号：012-1771-00，N型（公头）—(母头)电缆，长1.5m

4、适配器

3842，订货号：013-0410-00，N型（公/公）适配器，50Ω

3843，订货号：013-0411-00，N型（公/母）适配器，50Ω

3841，订货号：013-0412-00，N型（母/母）适配器，50Ω

6256，订货号：013-0402-00，N型公头-7/16公头适配器，50Ω

6259，订货号：013-0404-00，N型公头-7/16母头适配器，50Ω

4297，订货号：013-0406-00，N型公头-SMA母头适配器，50Ω

4296，订货号：013-0407-00，N型公头-SMA公头适配器，50Ω

73046，N型母头-TNC公头连接器，50Ω

5、各种适配器、连接线、转接器、柔性组合套件

5688，二十二件套多连接器组合套件（含BNC、TNC、SMA、N型、双香蕉头等五种连接器公头和母头），镀银。

5748，四十一件套多连接起组合套件（含BNC、TNC、SMA、N型、UHF、miniUHF、RCA、F型、双香蕉头、双接线柱等时钟连接器公头和母头），镀银。

5749-48，连接器组合套件连接线，使适配器成为连接线，长1.2米，镀银。
