使用ZNH新型手持式矢量网络分析仪，进行雷达远程站点维护测量

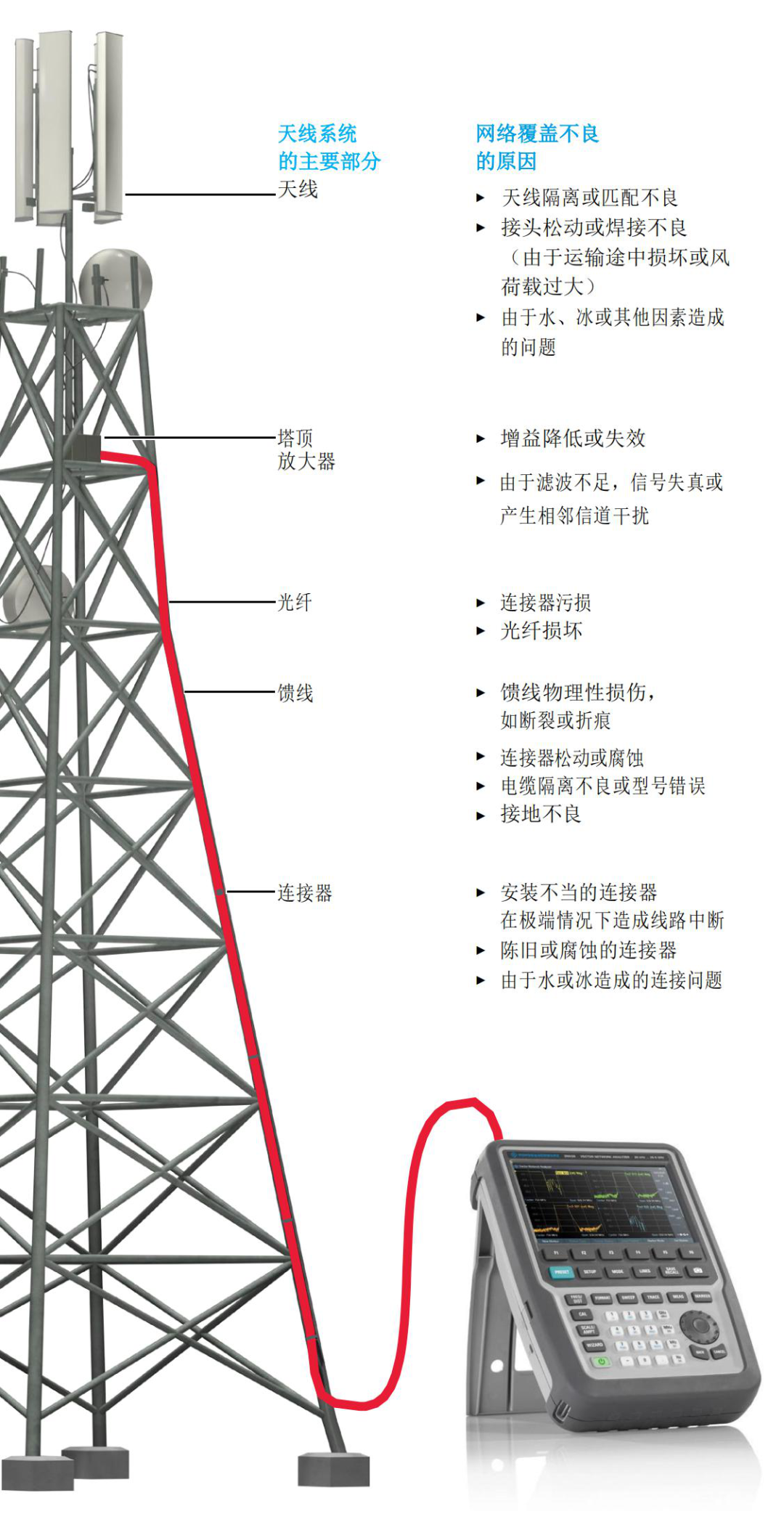

雷达或通信系统组件因为长期暴露在恶劣的天气条件下，不可避免会受到物理性损坏，并随着时间的推移而降低系统性能。为了保证系统长时间稳定运行，减少停机时间，工程师需要经常对系统关键组件的性能进行例行维护检查，并快速、准确地对故障进行分析和定位。

罗德与施瓦茨新推出的ZNH手持式双端口矢量网络分析仪，频率范围可至26.5 GHz，简化了高达Ku频段的外场站点的维护任务。ZNH可对电缆、天线等模块或系统进行完整的S参数测量，此外其内置的故障点检测（DTF），脉冲测量、功率计、波量和波量比测量等功能，以及无风扇的结构设计和电池供电等特点，非常适合工程师对雷达、通信系统进行快速维护和恢复等现场应用。

突出特点

◾ 四个接收机的硬件构架

◾ 出色的射频性能

◾ 单端口电缆和天线测量

◾ 双端口S参数测量

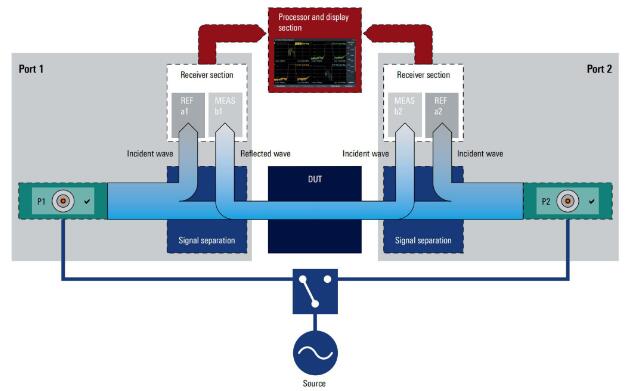

ZNH 硬件构架

可选的测量模式

◾ 支持功率探头(ZNH-K9)

◾ 脉冲测量(ZNH-K29)

◾ 内置直流偏置器和可变电压源(ZNH-K10)

◾ 矢量电压表(ZNH-K45)

直流偏置可变电压源(ZNH-K10)可为塔顶放大器供电，并完成测试

操作简便

◾ 多点触摸屏幕

◾ 内置测量向导简化设置步骤

◾ 远程控制与Android和iOS应用程序

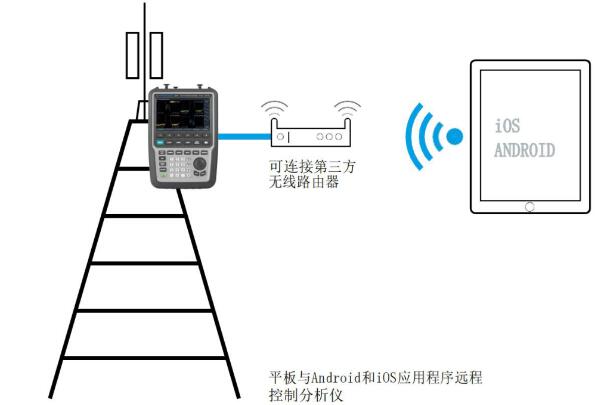

通过平板电脑进行无线远程操作的应用实例

配置简单

◾ 总览菜单利于简单和快速的设置

◾ 灵活的校准方法

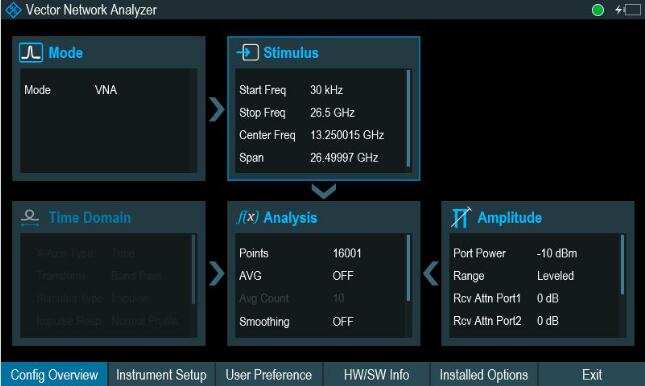

总览菜单

ZNH也非常适合工作空间和预算有限的研发实验室、生产线和高校，是测量和维护射频系统的理想选择。
