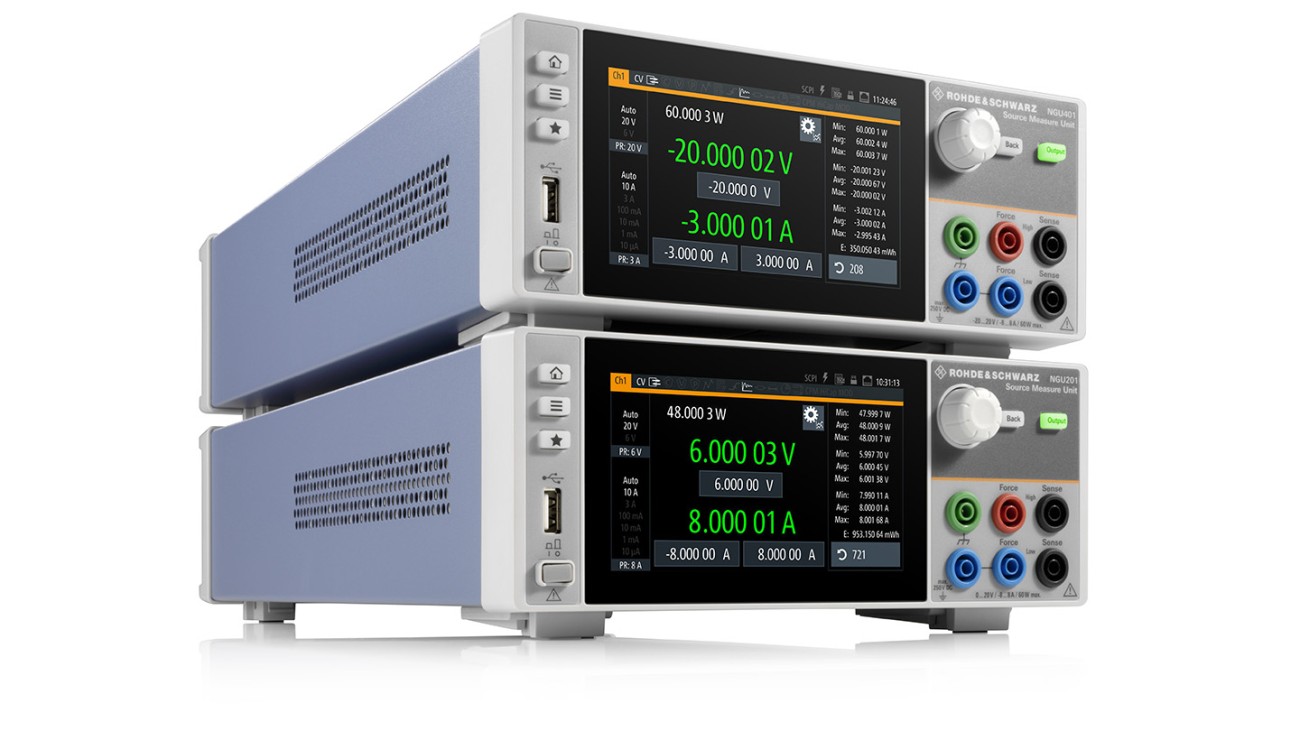

罗德NGU源测量单元新品上市,顶级供电设备

  NGU源测量单元(SMU)以其精度极高和负载恢复时间快速,可以出色的应对严苛应用。其特殊的电流表设计可用于同时精确测量从nA级到A级的耗用电流,无需进行多次扫描测量。仪器的快速恢复功能使其能够应对负载的快速变化,例如移动通信设备从睡眠模式切换为发射模式。高速数据采集功能支持以2μs的分辨率检测每个细节。NGU源测量单元采用双象限或四象限架构,可以用作源端和吸收端。


  NGU401源测量单元系列中包含两象限NGU201和四象限NGU401,提供最多60W的输出/吸收功率。

  NGU201源测量单元是无线通信测试的专家。它是为60W一下电池供电设备的电池漏极分析设计的,如手机、平板电脑和物联网设备等。此外,由于其可调节的输出阻抗和可选的电池模拟工具,它可以用于电池测试和模拟。

  NGU401源测量单元是半导体测试的专家。它是为跨越许多不同行业和许多不同的测试设备的通用应用而设计的。NGU401源测量单元可作为双极电源或双极电子负载。

  优势及关键性能:

  双四象限:作为源端和吸收端

  这些源测量单元的两象限/四象限架构允许它们同时作为源端和吸收端,并模拟电池或负载。一旦外部施加的电压超过设定的标称电压,SMU就会自动从源模式切换到吸收模式。凭借其四象限架构,NGU401可以提供正或负电压或电流,并可以作为两个极性的源端和吸收端。

  高速数据采集

  NGU源测量单元提供快速日志功能,以采集电压和电流的测量结果。这些数据可以存储在外部USB存储设备上,也可以通过USB或LAN传输到外部PC。当采集速率可达500kSample/s时,每2μs就有电压和电流结果。由于这个快速日志功能,即便是其他速度较慢的仪器发现不到的微秒范围内的尖峰NGU也可以准确采集。

  高电容模式

  在典型的测量配置中,DUT的输入处经常有电容。当通过引线连接电源时,会导致引线和电容之间形成的低通现象。使用高电容模式,NGU源测量单元补偿电容,并直接显示DUT的电流值。

  电压优先和电流优先模式

  配置和调节输出电压(恒压模式)是电源的标准应用。大多数电源也可以使用恒流模式下,其中限流确保只有配置的电流才能通过。然而,这些设备没有优化快速限流。由于电流调节中的过冲电流过大,敏感的DUT有损坏的风险。为了避免这种风险,NGU源测量单元具有单独的电压和电流调节工作模式。

  在电压优先模式下,快速电压调节提供了小于30μs的短恢复时间。电流调节被设计的稍微慢一点,以避免出现振荡趋势。

  当需要精确快速的调节电流时,NGU源测量单元可以在电流优先模式下运行。优化为快速电流调节(负载恢复时间<50μs)。这种模式可以完成如LED测试等敏感应用。

  快速负载调节

  某些消费电子产品,如手机和物联网设备,在睡眠模式下所需的电力很少。然而,当设备切换到发射模式时,电流会突然增大。为这种DUT供电的电源必须能够处理从几个nA到几个A范围内的负载变化,并且不会产生电压下降或超调。

  NGU源测量单元的电路设计,允许用户自定义仪器如何调节负载变化。"Fast"功能的默认设置是为速度优化的,可以实现<30μs的恢复时间。停用"Fast"后会增加恢复时间,目的是防止特殊负荷条件下的超调。
