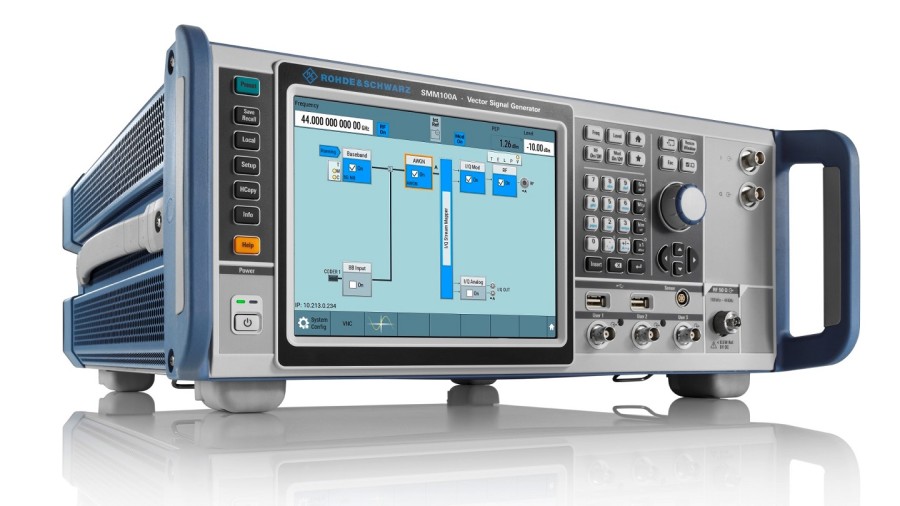

SMM100A矢量信号发生器，提供高质量毫米波信号

　　作为最出色的中档矢量信号发生器，SMM100A可以提供高质量毫米波信号，并且性价比高，是目前同级别中唯一具备毫米波测试能力的矢量信号发生器。


　　SMM100A矢量信号发生器在整个频率范围（100kHz~44GHz）内具有非常好的射频特性。可以涵盖6GHz以下现有无线标准使用的频段、5GNRFR1和Wi-Fi6E使用的最高7.125GHz的频段，以及5GNRFR2使用的高达44GHz的频段。

　　SMM100A的内部基带发生器支持最大的1GHz射频调制带宽。因此，SMM100A不仅可以输出符合普遍无线标准的数字调制宽带信号，同时也足够应对未来的带宽需求。

　　当面对具体测试时，用户可以自行对SMM100A进行开发。此外，其选件种类多，如数字基带标准或射频调制带宽等的升级可以通过输入密钥激活。

　　关键性能：

　　良好的SSB相位噪声和误差矢量幅度（EVM）

　　对于SMM100A矢量信号发生器，相位噪声小于-129dBc（f=1GHz，Δf=20kHz），典型值为-134dBc。因此，SMM100A不仅可以用作本振(LO)源，而且在较高的频率上也具备优异的调制特性。

　　平坦的频率响应

　　对于单载波信号，调制带宽内信号的频率响应对EVM性能有很大影响。因此，在发生器的射频频率范围内，必须将频率响应的幅值和相位最小化。而SMM100A对于频率响应的内部影响，采取了智能补偿，其在1GHz的整个射频调制带宽上的频率响应<0.4dB。

　　可扩展性

　　在基本配置中，SMM100A的最大射频调制带宽为120MHz，可以通过安装许可证密钥将调制带宽扩展到1GHz。另外，ARB存储深度可以从64Msample扩展到最多2Gsample。此外，SMM100A有多种频率选项，最高频率可达44GHz。用户可以精确配置以满足自身的实际需求。

　　可用性

　　8.4寸触摸屏，操作方便

　　用户界面以方框图的形式直观呈现

　　在信号流路径上的不同点实现实时的图形化监控

　　辅助系统和内置的SCPI记录器使自动化变得容易

　　移动通信标准

　　SMM100A可以产生符合无线通信标准的信号，是5GNR基站一致性测试的完美信号发生器。

　　当配备SMM-B1044频率选件后，仪器覆盖5GNRFR1频率范围到7.125GHz和FR2到44GHz。加上带宽扩展到1GHz，该仪器可以满足5G应用中对信号带宽增加的要求。

　　基于预定义的测试模型和固定参考通道(FRC)，测试案例向导简化了3GPP、5GNR和LTEBTS一致性测试仪器的配置。一旦用户选择了所需的一致性测试案例，向导将自动处理所有信号参数的配置和仪器设置。

　　下一代WI-FI技术测试

　　无线局域网的趋势是更高的频率和更大的带宽。Wi-Fi6E的频率范围在5.8GHz到7.125GHz之间。对于未来的无线局域网标准，如IEEE802.11be，已经规定了320MHz的信号带宽。

　　SMM-B1007选件将仪器频率升级到高达7.5GHz,SMM-K524选件将带宽扩展到500MHz,因此SMM100A是测试无线局域网组件、模块和设备最理想的信号发生器。
