极小钳式探测头，屏蔽从侧面影响探头的电流场线，用于测量微细导体或IC引脚上的电流！
由于集成电路集成度以及时钟速率的不断提高，PCB板上存在大量杂散磁场和杂散电流，并以磁场形式相互耦合，导致产生GHz以上级别的辐射骚扰，CISPR22标准要求测量频率到6GHz。由于PCB板上大量安装高密度SMD器件，只有使用高分辨率探头，才能真正找出问题所在。

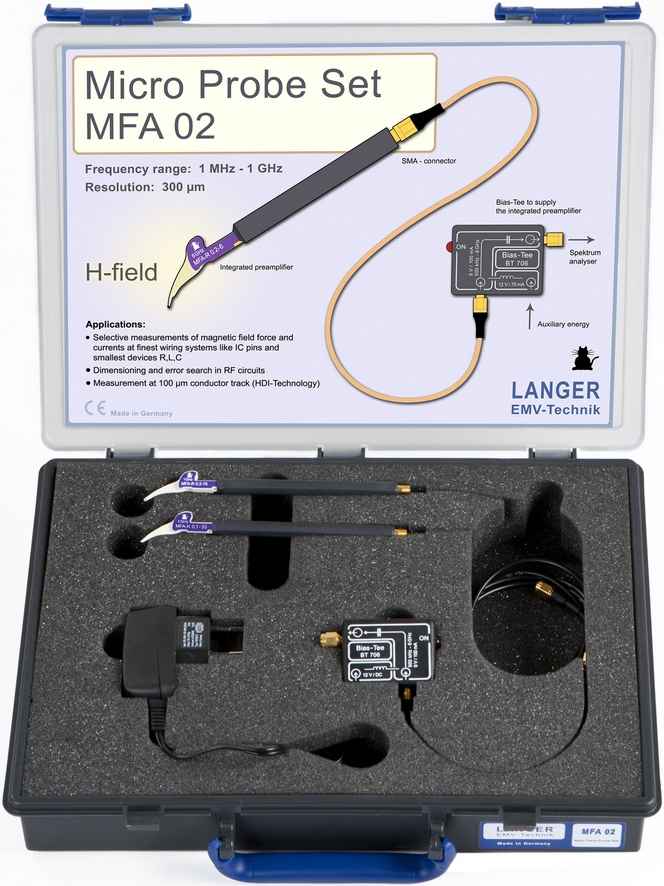

新一代手持式有源微型电流探头，频率覆盖范围1MHz到6GHz，分辨率可达200μm，接入50Ω输入的示波器或频谱分析仪，用于PCB板上布线、元器件和IC引脚的细致磁场测量，能对集成电路引脚或SMD表面贴装器件进行选择性的测量， 使用MFA-K0.1-12电流探头能测量高达6G高频电流。
微型磁场探头内置放大器，标配T型偏置器，给内置放大器供电。T型偏置器阻抗为50Ω，为微型磁场探头提供稳定供电。微型磁场探头以及T型偏置器均为SMA连接器。
产品特点：
◆ 两款可选：OIMFA-K0.1-12：100MHz～6GHz OIMFA-K0.1-30： 1MHz～1GHz
◆ 高空间分辨率电流探头：分辨率可达200μm
◆ 用于测量PCB板上最小封装的SMD器件
◆ 借助校正曲线，可将探头的输出电压换算为对应的电流
◆ 工作原理与电流钳相同，可测量高频电流；屏蔽附近其它磁场或电流分量
◆ 轻便小巧，手持操作
◆ 标配：T型偏置器和供电电源
技术规格:
一、OIMFA-K0.1-12 有源微型高频电流探头
频率：100MHz～6GHz，分辨率：200μm
线圈位于探头头部的敏感侧，并用一个黑点标记。探头检测其钳住部分里磁场线。微型探头小而方便。具有外部护层电流衰减和电屏蔽。
频率特性曲线
磁场校正曲线 电流校正曲线
二、OIMFA-K0.1-30 有源微型高频电流探头
频率：1MHz～1GHz，分辨率：200μm
线圈位于探头头部的敏感侧，并用一个黑点标记。探头检测其钳住部分里磁场线。微型探头小而方便。具有外部护层电流衰减和电屏蔽。
频率特性曲线
磁场校正曲线 电流校正曲线
