电压瞬时跌落、短时中断抗扰度测试方案-EMS测试系统

电压瞬时跌落、短时中断是由电网、变电设施的故障或负荷突然出现大的变化所引起的。在某些情况下会出现两次或更多次连续的跌落或中断。电压变化是由连接到电网的负荷连续变化引起的。这些现象本质上是随机的，其特征表现为偏离额定电压并持续一段时间。电压瞬时跌落和短时中断不总是突发的，因为与供电网络相连的旋转电机和保护元件有一定的反作用时间。如果大的电源网络断开（一个工厂的局部或一个地区中的较大范围），电压将由于有很多旋转电机连接到电网上使之逐步降低。因为这些旋转电机短期内将作为发电机运行，并向电网输送电力，这就产生了电压渐变。

作为大多数数据处理设备，一般都有内置的断电检测装置，以便在电源电压恢复以后，设备按正确方式起动。但有些断电检测装置对于电源电压的逐渐降低却不能快速作出反应，结果导致加在集成电路上的直流电压，在断电检测装置触发以前已降低到最低运行电压水平之下，由此造成了数据的丢失或改变。这样，当电源电压恢复的时候，这个数据处理设备就不能正常再起动。

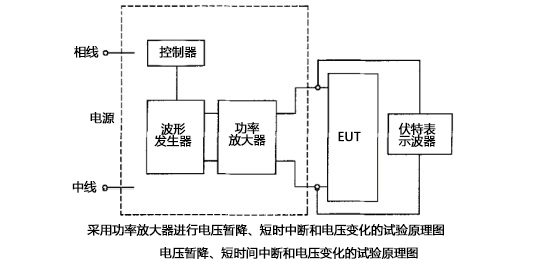

测试设备：电压跌落和短时中断发生器。了解更多EMI测试设备点击EMS抗扰度测试。
