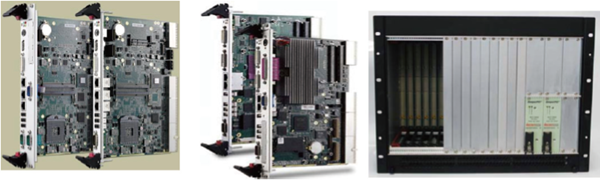

PXI/CPCI总线机箱和控制器

设计依据:

  • IEEE 1101.1

  • IEEE 1101.10

  • IEEE 1101.11

  • PICMG ®2.0 Core Specification R3.0

  • PICMG ®2.1 Hot Swap Specification R2.0

  • PICMG ®2.9 System Management Specification R1.0

  • PICMG ®2.10 Keying of Compact PCI ® Boards

规格:

尺寸:上架式 CPCI/PXI 结构 3U-8U;机箱:482.6 × 356 × 300mm (W×H×D) ;把手:140X42mm(HXD)。

电源:

  • AC/DC 100-240V 输入

  • 2 或 4 个高品质 250Wac CPCI 工业电源

  • +5V 33A、+3.3V 33A、+12V 5.5A

  • 所有直流电源的最大总输出 750W-1000W

  • 短路保护:每个电压单独保护

  • 过热保护:70℃

散热系统:

  • 风扇数量:底部 10 个高速风扇模块

  • 风扇尺寸:70X70X15(mm,宽 x 高 x 深)

  • 额定电压:12V

背板:6U 8Slots CPCI 背板 PICMG2.0R3.0,1 个系统槽,7 个扩展槽(C800);14Slots 背板(C800S)

配置明细:

货号:C800-04

尺寸:8U 8Slots

机箱:C800 CPCI

机箱电源:500W:2 个 250W CPCI

电源主板:CPCI-6210/710Q/M4G

CPU/RAM:i7 四核 2710QE 2.1G/4G RAM

硬盘:2.5”500G 硬盘(SATA)

接口:USB/PS2 KB/MOUSE

货号:C800-02

尺寸:8U 8Slots

机箱:C800 CPCI

机箱电源:500W:2 个 250W CPCI

电源主板:CPCI-6965/T7500/M2G

CPU/RAM:Core 2 Duo 2.2GHz/2G RAM

硬盘:2.5”500G 硬盘(SATA)

接口:USB KB/MOUSE


PXI/CPCI总线机箱和控制器
