RS101磁场辐射敏感度测试系统

本测试的目的是检验EUT承受磁场辐射的能力。测试完全符合GJB151B标准RS101测试和校准要求,在测试软件支持下完成测试。

频率范围:25Hz-100kHz。

测试设备:测试接收机、函数发生器、音频功率放大器、耦合变压器、电流探头、环传感器辐射环。了解更多EMI测试设备点击EMS抗扰度测试

测试配置:

按照一般要求配置EUT,辐射环至于EUT的一个面50mm,环平面平行于EUT表面,提供足够的电流,产生大于标准要求10dB的磁场强度,但不超过15A,在规定的频率范围内扫描,但速率可以比要求的速率快3倍。如果EUT敏感,在存在敏感指示电平的频率点上每倍频程选择不少于3个频点;改变环的位置,使环对EUT的每个面300mmx300mm的区域和每个接口测试,以确定敏感的位置和频率。

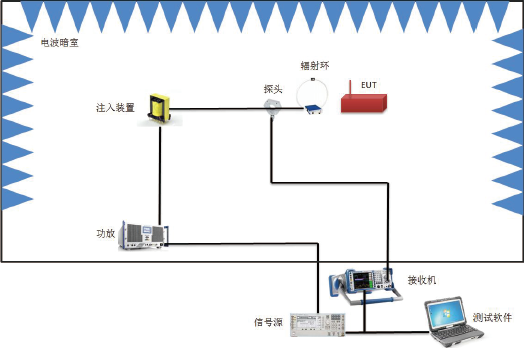

RS101磁场辐射敏感度测试配置
