燃油控制器测试仪研制方案

　　产品介绍

　　燃油控制器是根据飞行条件或驾驶员指令控制送入发动机燃油量的自动装置。燃油控制器的性能好坏直接关系到发动机系统乃至于整个飞行系统的可靠性、安全性。根据客户要求提出对燃油控制器自动测试的需求，我司开发研制一套燃油控制器自动测试仪，能够在实验室条件下对某型号燃油控制器进行自动测试，并对采集的信号进行分析，保障其装机后可靠、高效地运行。

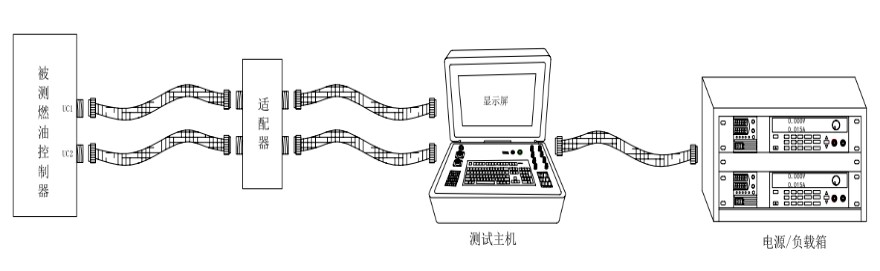

　　燃油控制器测试仪系统

　　测试说明

　　测试主机控制两路电源为燃油控制器供电，通过RS422串口指令控制主/副燃油泵的打开与关闭。然后采集主燃油泵和副燃油泵供电接口的电流，用以测试两路接口的带载能力。测试主机中的信号校验仪可分别模拟温度信号和压力信号，适配器将这些信号分配到燃油控制器相应的输入输出针脚，以实现燃油控制器的温度传感器测试、压力传感器测试和油量表测试。

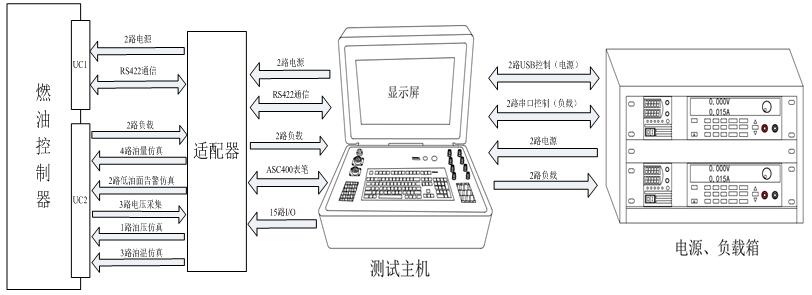

　　燃油控制器测试仪原理图

　　方案特点

　　• 自动化测量

　　• 实时数据测量、监控

　　• 温度：13种常用热电偶/-10~75mV；（冷端自动补偿）

　　16种常用热电偶；（用户自定义温度曲线）

　　• 直流电流：0~24mA；（24VDC回路供电）

　　• 直流电压：0~30V；

　　• 电阻：5~4000Ω；

　　• 频率：0.05~10KHz；（输出幅值，输入触发可调）
