固态电压注入器或“波特盒”的使用方式与注入变压器类似。它用于稳定和低电流注入以及无混频的信号合成，如IMD互调失真测量。

　　虽然一些高质量的注入变换器，其带宽低至1Hz，高达45MHz，但在某些情况下，这仍然不够。例如：典型加热器控制回路的带宽可能小于1Hz，而一些线性稳压器和运放电路的带宽可能超过100MHz。对于这些应用，固态注入器可提供必要的带宽。Picotest固态注入器比大多数无源注入变压器具有更宽的带宽性能，其范围为DC～45MHz。

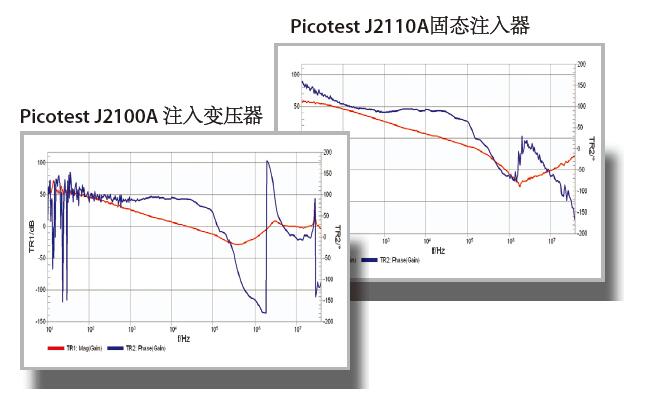

　　与注入变压器相比，使用固态注入器时，得到的曲线图通常更清晰。

　　使用固态注入器时，电路中有效注入点的选择比使用注入变压器时更为关键。固态注入器在注入点之间呈现无限阻抗。为了提供正确的结果，测量一侧必须比另一侧具有更高的阻抗。在典型的电源控制回路中，电压感应分压器通常是一个很好的注入点，因为电源的输出阻抗与电压感应分压器的阻抗相比非常低。

　　由于运算放大器的共模限制，固态注入器的工作电压会受到限制。

　　J2110A固态变压器承受-10.5V至+10.5V输入，这是注入器输入和输出端工作电压的峰值（正极或负极AC+DC）。

主要特点：

　　• DC～45MHz：支持热和机械控制和最高性能的调节器和放大器

　　• 低失真，高精度

　　• 25Ω插入电阻

　　• 50Ω振荡器输入

　　• < 3uA典型偏置电流

　　• >2 MΩ典型输入电阻

　　• 具有通用输入的高PSRR低噪声稳压器

订货信息：

　　J2110A：固态注入器，DC～45MHz
