伺服线路板自动测试系统方案

　　产品介绍

　　根据客户提出对伺服线路板自动测试的需求，我司开发此产品实现对伺服线路板装机前电气性能各项指标的自动测试，确保伺服线路板装机后输出信号与设计指标吻合，保障其装机后可靠、高效地运行。

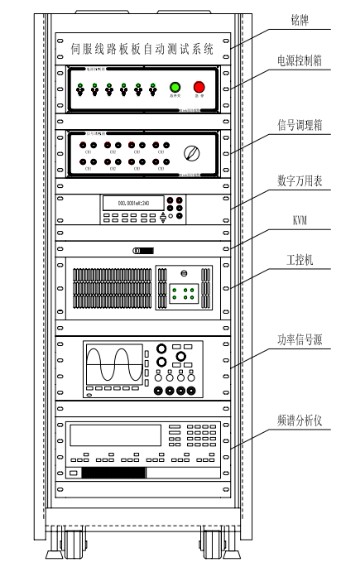

　　伺服线路板自动测试系统外观示意图

　　测试说明

　　系统采用模块化、结构化的设计，具有良好可扩展性。自研的电源控制箱内部集成一台线性电源，为整个测试系统供电。由KVM、工控机、数字万用表、功率信号源和频响分析仪组成自动测试系统，实现输入电压、电流、伺服线路板电压、电流自动采集、伺服线路板功率信号注入和频响自动分析。

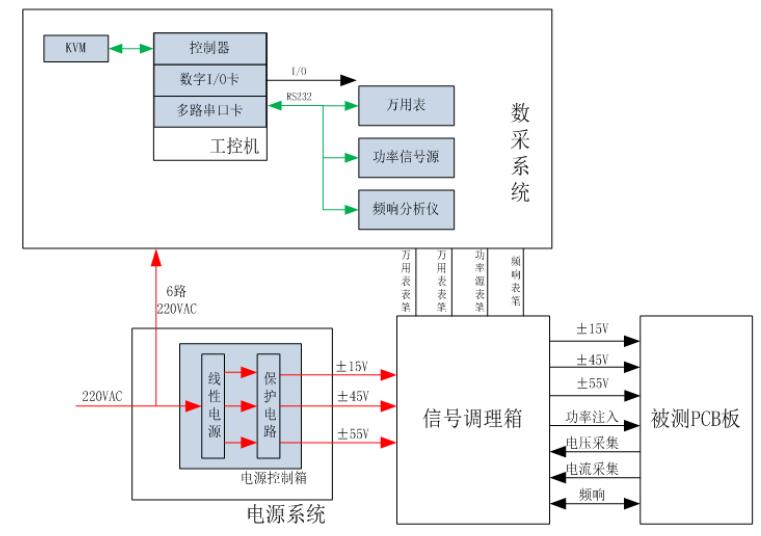

　　伺服线路板自动测试系统原理图

　　产品特点　

　　• 噪声带宽：10MHz；

　　• 采样率：2～128K：250MS/s；

　　• 振幅解析度：0.1mVpp，0.1mVrms，1mV，0.1dBm或4位

　　• 功率信号：正弦、方波、脉冲、锯齿波、三角波、sin(x)/x、高斯、洛仑兹、指数上升/衰减、半正矢、噪声。
