电缆综合测试仪研制方案

　　产品介绍

　　为保证电子武器系统中各种电缆功能及性能的完好性，客户提出了电缆综合测试仪的研制需求，我司根据技术要求开发电缆综合测试仪，此产品不仅具有100路导通性测试、绝缘性测试功能，更具有自动寻线和系统信息配置能力，通过Labview驱动能够快速二次开发。

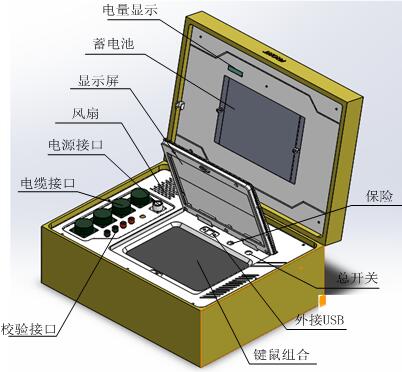

　　电缆综合测试仪外观示意图

　　测试说明

　　系统采用标准化、模块化、结构化设计，计算机控制切换板切换测试通分配给被测电缆，同时通过计算机选择导通或绝缘性测试功能，将采集到的数据通过串口回传计算机进行存储、分析。

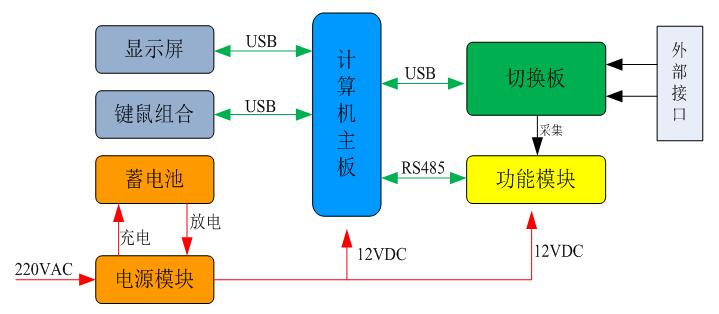

　　测电缆综合测试仪原理图

　　产品特点

　　• 通道：100路导通性测试功能；

　　100路绝缘性测试功能；

　　• 导通精度：±0.1Ω。

　　• 绝缘范围：≥20MΩ

　　 ≥1000V

　　• 连续工作：≥8h
